      開關電源因其轉換效率高，重量輕，體積小等優點，越來越多的作為便攜式小音響的電源。但由于其開關管工作于高頻開關狀態，輸出的紋波和噪聲電壓較大，一般為輸出電壓的1%左右（低的為輸出電壓的0.5%左右），最好產品的紋波和噪聲電壓也有幾十mV。由此帶來的電流聲偏大一直是很多工程人員在設計過程中頗為頭疼的難題。下面就自己在產品應用過程中關于這方面的心得和大家分享一下。

    問題分析

     揚聲器在開關電源供電，無信號輸入情況下，輸出端可以聽到明顯的電流聲，而當使用直流穩壓電源或電池供電時，則電流聲極小，耳朵貼近揚聲器都很難感覺得到。經過測試分析，電流聲與供電電源有很大的關系：開關電源的紋波造成的。

   解決方案

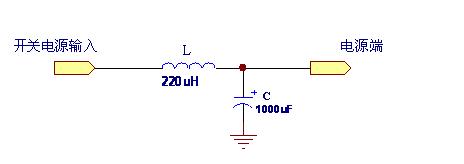

   在音頻功放IC電源前端加一個LC濾波電路（如下圖所示）

經過驗證，增加該電路后，使用開關電源供電時揚聲器電流聲極小，有明顯的改善。

注：我們使用的電感是繞線電感，電容是1000uF/16V電解電容（體積較小）

若L和C中的任意一個數值增大，電流聲都會得到更多改善。

我司的音頻功放IC的產品資料請查閱：http://m.szdfyl.cn/product_1001.htm
