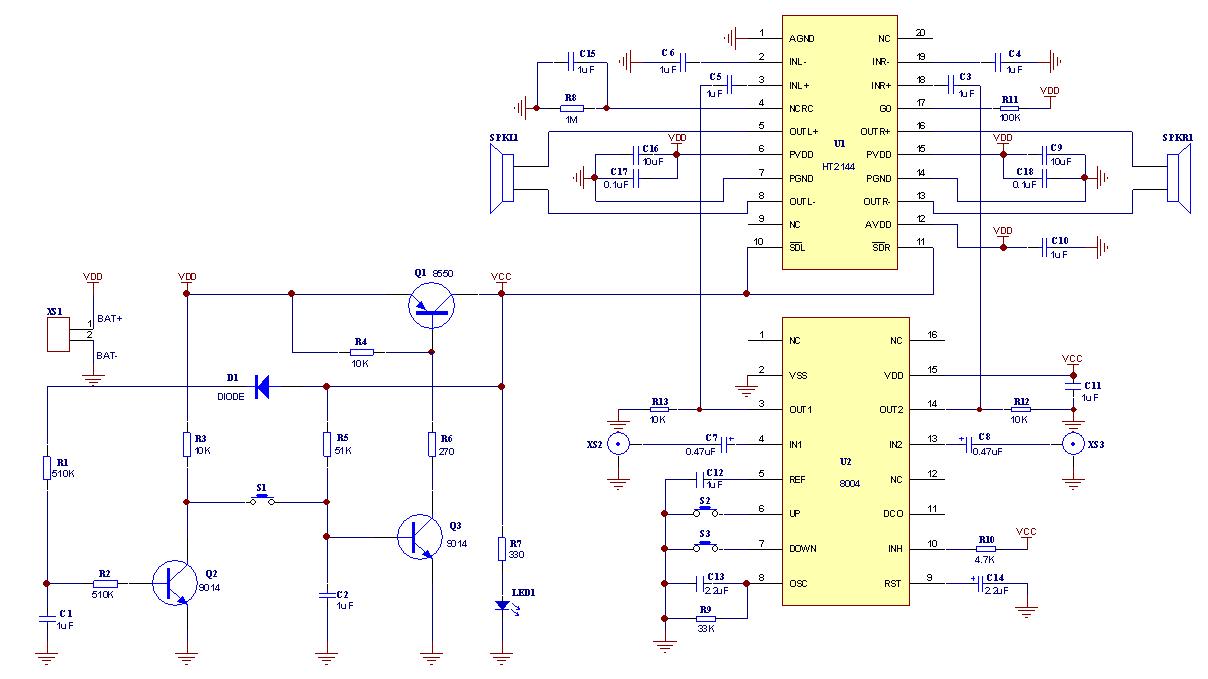

低電壓2X2W雙聲道帶按鍵控制音量功能小音箱電路圖

文章來源：更新時間：2010/9/5 15:42:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

說明：S1為鍋仔開關，可以控制HT2144和CSC8004是否工作。由于該結構輸出電流有限，而HT2144工作時需要較大的電流，所以鍋仔開關控制的是CSC8004的電源電壓和HT2144的關斷電壓(而不是電源電壓，這一點需注意)。由于HT2144是低電平關斷，所以鍋仔開關不工作時，HT2144關斷電平為低，處于關斷狀態，此時靜態電流小于1uA，效果與控制電源電壓一致。按下鍋仔開關后，CSC8004接通電源，HT2144則處于正常工作模式，系統可以正常工作。

HT2144的產品資料請查閱：http://m.szdfyl.cn/products_3378.htm

CSC8004的產品資料請查閱：http://m.szdfyl.cn/products_3522.htm
