概要
AW8730是一款采用高壓工藝內部集成升壓電路實現超大音量輸出的K類音響功率放大器。在鋰電池供電時，即使電池電壓不斷下降也能持續提供2W的輸出功率，在便攜式產品中達到震撼級的音效。獨特的防破音（NCN）功能根據輸出信號的大小自動調整增益實現舒適的聽音感受。
AW8730采用一線脈沖方式控制，一線脈沖控制有兩個狀態，狀態1的增益為12dB，沒有防破音功能；狀態2的增益為16dB，開啟防破音功能。完善的保護功能有效防止芯片在異常工作狀況下損壞；只需少量的外圍應用元件，適合便攜產品應用。
AW8730提供4mm×4mm 28-Pin TQFN封裝，額定的工作溫度范圍為-40℃至85℃。
特性
¨ 獨創的K類音響功放結構
¨ 采用高壓工藝
¨ 內部集成升壓電路
¨ 當VDD=4.2V時，輸出功率2W
¨ 具有防破音（NCN）功能
¨ 一線脈沖方式控制
¨ 優異的“噼噗-咔嗒”（Pop-Click）雜音抑制
¨ 過溫保護、短路保護
¨ ±8KV HBM ESD
¨ ±400mA Latch-up
¨ 4mm×4mm 28-Pin TQFN封裝
應用
¨ 手機
¨ MP3/PMP
¨ GPS
¨ 數碼相框

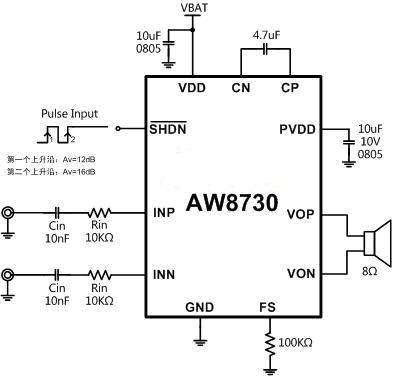

典型應用圖
|
