概述
MAX9729立體聲DirectDrive®耳機放大器具有低音增強功能和音量控制、輸入復用器以及I²C/SMBus™兼容串行接口。這些特性使MAX9729可理想用于空間受限且對指標要求苛刻的便攜式音頻設備。MAX9729采用1.8V至3.6V單電源供電，并使用Maxim的DirectDrive結構，無需大容量隔直流電容。耳機放大器可為32Ω負載提供52mW驅動功率，具有低至0.03%的THD+N和高達90dB的PSRR。Maxim業界領先的咔嗒/噼噗聲抑制電路消除了開啟和關斷過程中的雜音。
BassMax電路用于提升放大器的低音響應，可增強低端耳機的重放效果。集成音量控制具有32級音量控制，并具有擺率控制，可在關斷期間或進行輸入選擇時確保平滑轉換。MAX9729的8種最大可編程增益設置允許更寬的輸入信號范圍。3:1復用器/混音器能夠?qū)Χ嗦妨Ⅲw聲輸入信號源進行選擇或求和。MAX9729還具有可獨立控制的蜂鳴器輸入。通過I²C/SMBus兼容串行總線控制BassMax、音量、增益設置以及輸入選擇。5µA低功耗關斷模式可由外部邏輯輸入或串行接口控制。
MAX9729僅消耗4.8mA電源電流，提供短路和熱過載保護，額定工作于-40°C至+85°C擴展級溫度范圍。MAX9729提供節省空間的28引腳QFN封裝(5mm x 5mm x 0.8mm)。
關鍵特性
- DirectDrive耳機放大器省去了大容量隔直流電容
- 3:1輸入多路復用器具有數字衰減控制電路
- 可由軟件使能的低音提升
- 集成32級音量控制
- 具有可編程輸出電平的蜂鳴輸入
- 低靜態電流
- 業界領先的咔嗒和噼噗聲抑制
- I²C兼容2線接口
- 短路保護
- 1.8V至3.6V單電源供電
- 提供節省空間的增強散熱型、28引腳TQFN-EP (5mm x 5mm x 0.8mm)封裝
應用/使用
汽車后排座娛樂設備(RSE)
蜂窩電話
平板電視
MP3/PMP播放器
便攜式CD/DVD/MD播放器

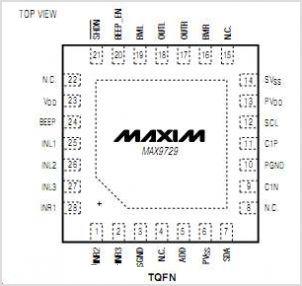

簡化框圖

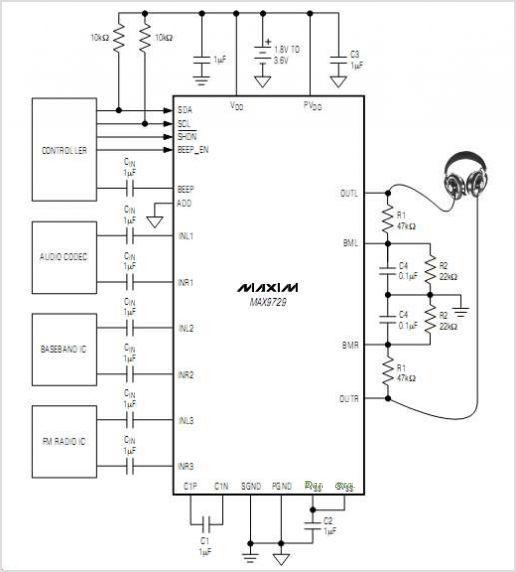

應用原理圖
.JPG)
