產品概述：
NJM2076是一塊雙通道音頻功率放大器，最低工作電壓可到1.0V。適用于便攜式小型收音機或立體聲耳機作雙通道或BTL應用。采用SOP-8/DIP-8封裝，國產的D2076管教完全兼容NJM2076。
NJM2076 /D2076主要特點：
BTL單聲道工作： 90mW/1.5V/8Ω （典型值）;
立體聲耳機模式：2X17.5mW/1.5V/16Ω （典型值）。
外接元件少。
通過外接晶體管作為耳機功率放大。
工作電壓低:1.0V-4.5V(1.0V最小值）
工作電流小 (4.7mA典型值)

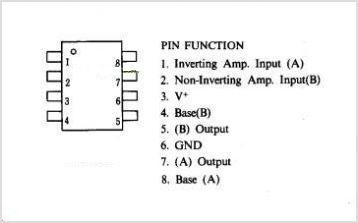

管腳排列圖及功能
.JPG)
1. 放大器反相輸入 (A)
2. 放大器正相輸入
3. V+
4. 偏置
5. (B)輸出
6. 地
7. (A)輸出
8. 偏置(A)

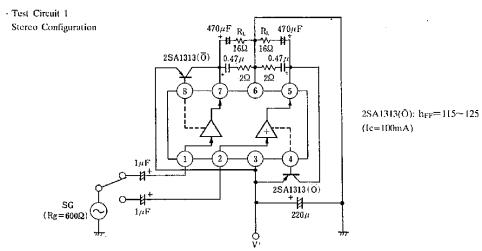

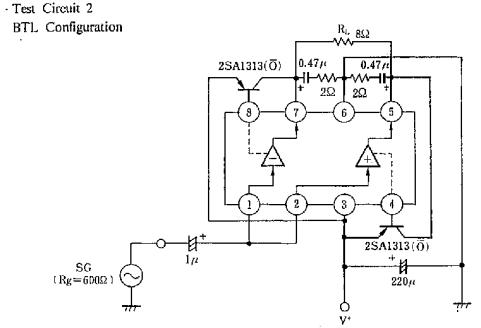

測試原理圖
.JPG)
(1).jpg)
典型應用圖
（1）．立體聲耳機應用
.JPG)
（2）. BTL放大器應用
.JPG)
應用優勢
許多IC錄音機和低噪音耳機等便攜設備主要以1節干電池來驅動，但是這種設備中使用的耳機一直以來最低驅動電壓大多超過1.5V，用1節干電池的電壓（1.5V）是不工作的，所以需要升壓用DC/DC轉換器電路，這樣就發生了10%左右的電壓轉換損失。NJM2076 /D2076僅用1節干電池無需升壓電路也可以使用，對于客戶來說應用非常方便。
