概述：
D3121,D3121F及 D3121N是一塊對地能動沖放大器集成電路，該電路能有效消除由線路電阻所引起的問題及噪聲。所需外圍電容小，便于設計時小型化的同時可靠性不降低。廣泛應用于車載音響系統內。 D3121系列采用DIP8、SOP8、SIP8的封裝形式。管教完全兼容BA3121。

主要特點：
外接電容小工共

模抑制比高(57dB典型，f = 1kHz).

低噪聲(VNO = 3.5mVrms典型.).
低失真 (THD = 0.002% 典型.).
雙通道

應用：
車載音響系統

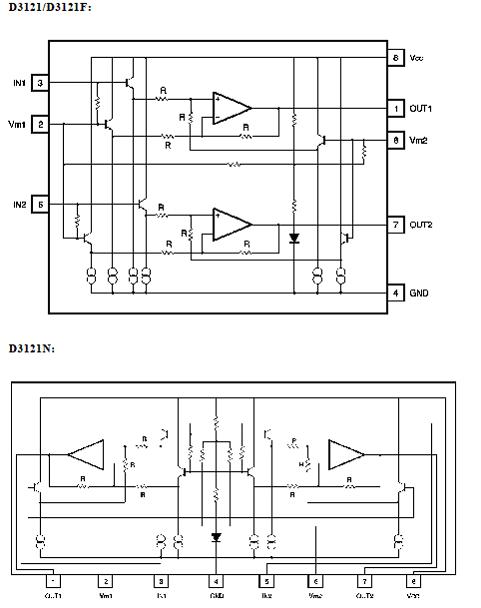

內部框圖與管腳排列圖：

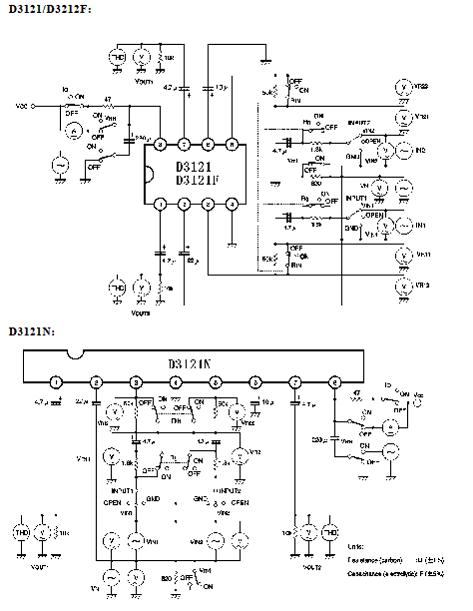

測試電路圖：

應用圖：

應用概要：
車載音響系統由于安裝于汽車內部，汽車電子所產生的電子噪聲可進入功率放大器中，從而產生可聽噪聲。

車載音響系統噪聲流程圖

D3121利用其一個運算放大器的共模抑制功能來消除噪聲，如不使用D3121電路，則噪聲直接進入功率放大器；使用時，運算放大器的CMMR可消除噪聲。
噪聲消除原理：
輸出電壓獲得 (eO)


理想情況下, 如果 R1R4 = R2R3, and e1 = e2, 噪聲將會變成0。但是，由于電阻間的失配，噪聲電壓(e1 與 e2)、運算放大器的承受范圍會有差別，因而還是會產生噪聲電壓。

使用注意事項：
 (1) 與pin 2 (Vm1) 和 pin 6 (Vm2)相連的電容值比率保持為2：1， 則紋波抑抑比穩定，甚至當電容值減半時紋波抑制比仍不會有太大的變動。
(2)如果連接 pin 2 (Vm1) 的電容值加倍, 波段區CMMR值為+6dB, 若電容值減半，則為-6dB.

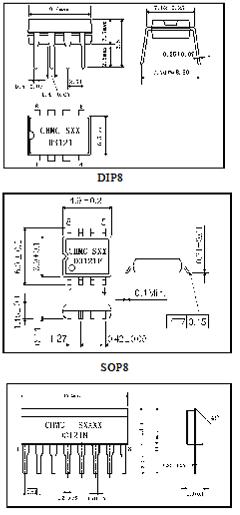

封裝外形圖：

我司現在力推車載音頻系統降噪處理IC D3121 ，管教功能完全兼容BA3121 ，詳細的產品資料請查閱：http://m.szdfyl.cn/products_3637.htm 。
