概述與特點
CS3301是一個具備低噪聲、恒定開關頻率（400KHz）的電容式電壓倍增器。輸入2.5至4.5V，產生恒定的5V輸出電壓，最大輸出電流能達到250mA。較少的外部器件（僅有一只自舉電容和VIN以及VOUT上的2只旁路電容）使得CS3301很適合應用于電池供電的小型設備。管教完全兼容HX4004A/HX4004/LP3120。
本電路采用新的電荷泵架構，保證零負載情況下工作在恒定的開關頻率，并同時減少輸入和輸出紋波。該電路具有熱保護功能，能承受從VOUT到GND的持續短路。內置的軟啟動電路能防止啟動時產生過大的浪涌電流。較高的開關頻率，可以使用小型的陶瓷電容。低電流待機電流，小于1uA
典型特性
l 固定輸出電壓5V（±4%）
l 輸入范圍：2.5V～5.0V
l 輸出電流：最大250mA
l 低噪聲恒定頻率工作
l 自動軟啟動降低浪涌電流
l 待機電流小于1uA
l 短路保護
l 無電感器件
l 采用6腳SOT23封裝
應用舉例
l 白光LED背光源
l 鋰離子電池備份電源
l 3V到5V轉換
l 智能卡閱讀器
l PCMCIA本地5V電源
典型應用原理圖
.JPG)
引出端功能
.JPG)

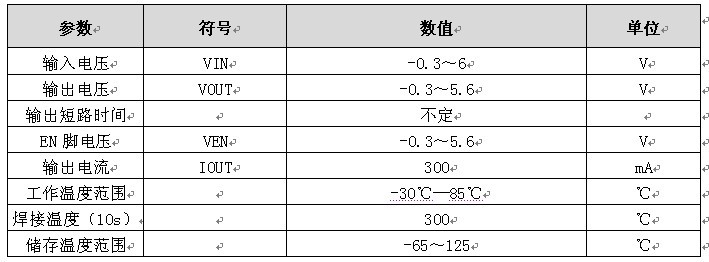

極限參數

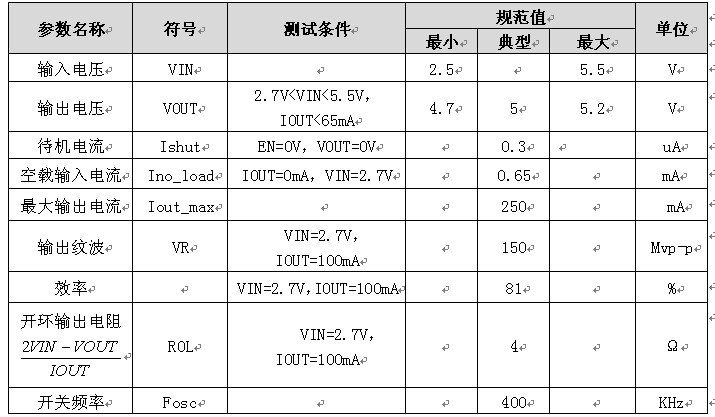

電特性（除非特別說明，EN=VIN，CIN=COUT=2.2uF，Tamb=25℃）

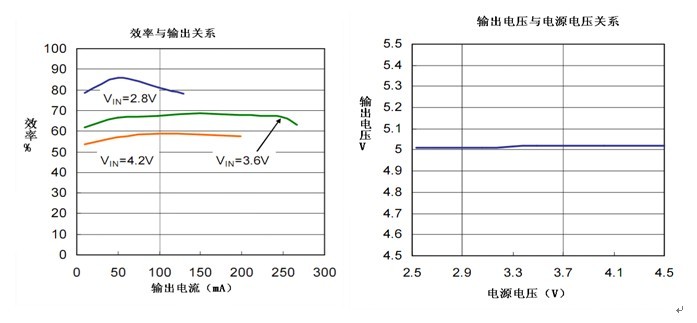

典型特性曲線圖
應用信息
工作原理
CS3301采用開關電容充電泵來將輸入電壓提升至恒定輸出電壓，這個恒定值是根據誤差信號，由內置電阻分壓器以及電荷泵電流的調節獲得的。不重疊的兩個時鐘相位激活電荷泵。在時鐘的第一個相位內電荷泵由VIN充電，第2個相位則串聯VIN和VOUT。這種充放電的交替，使得自舉電容保持0.4MHz的自由運行頻率。
在待機模式下，電路關閉，CSC3301僅從電源VIN獲得漏電流。此外，VOUT與VIN是斷開的。EN腳是輸入閥值約為0.8V的CMOS，并在邏輯低時使電路待機。由于EN腳為高阻抗的CMOS輸入，決不允許自由波動，必須給予一個有效的邏輯電平驅動。
短路保護
CSC3301電路具有內置的短路電流限制結構，在短路情況下，能自動將輸出電流限制到300mA。
軟啟動
CSC3301具有內置的軟啟動電路，以防止在VIN啟動期間電流過大。預期的啟動時間約為1ms，啟動電流取決于輸出電容。
VIN、VOUT電容選擇
為了降低噪聲和輸出文波，建議采用低ESR的陶瓷電容，且不小于0.47uF。輸出紋波峰值有公式表示：
.JPG)
自舉電容選擇
不可以用極性電容，ESR的陶瓷電容則可。為達到額定輸出，自舉電容應大于0.68uF。倍壓電荷泵理論最低輸出電阻為：
.JPG)
電源效率
對電壓倍增器，其輸入電流大約是輸出電流的2倍，則有：
.JPG)

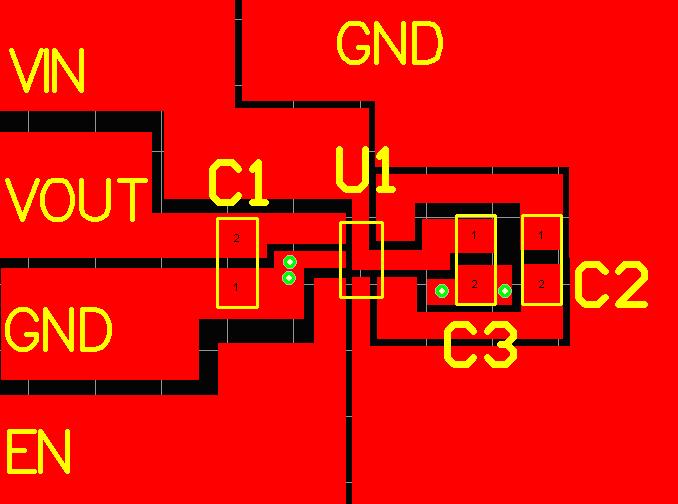

PCB電路板布局
.JPG)
