電容降壓式電源中電容器的選用及注意事項
在常用的低壓電源中，用電容器降壓（實際是電容限流）與用變壓器相比，電容降壓的電源體積小、經濟、可靠、效率高，缺點是不如變壓器變壓的電源安全。通過電容器把交流電引入負載中，對地有220V電壓，人易觸電，但若用在不需人體接觸的電路內部電路電源中，本弱點也可克服。如冰箱電子溫控器或遙控電源的開╱關等電源都是用電容器降壓而制作的。
相對于電阻降壓，對于頻率較低的50Hz交流電而言，在電容器上產生的熱能損耗很小，所以電容器降壓更優于電阻降壓。
通過電容器電流的大小，受該電容器容抗Xc＝1╱（2πfC），Xc的單位是歐姆；交流電頻率f的單位是赫茲；電容器C的單位是法拉。

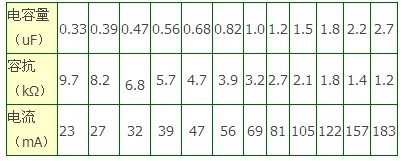

當將不同容量的電容器C（如圖1所示），接入AC220V 50Hz的交流電路時，其C的容抗及其所能通過的電流如附表所列。該電流即電容器C所能提供的最大電流值。
值。
用電容器降壓制作電源時，必須注意以下幾點：
（1）經電容器降壓后，必須如圖2所示經整流、濾波及穩壓二極管穩壓后，才能獲得電壓穩定的電源（注：整流電路也可用半波整流）。
（2）電容器耐壓最好在630V以上，并應用無極性的電容器，有極性電容器不能用。
（3）在電容器兩端并聯500K-1M的泄放電阻。
（4）若需要加電源開關，為防止浪涌電流對負載RL并聯，如圖3所示。
（5）在組裝調試過程中要用1:1隔離變壓器接入AC220V電路中，以防觸電。
|
