產品概述
CS8121是一款4歐姆4瓦的Class D 音頻功放集成電路。采用特殊的高壓CMOS工藝，具有極寬的工作電壓范圍（2.4V-6.5V），極限值為7V。
性能特征
1、全差分輸入，具有極低的低噪；
2、放大倍數通過外置電阻可設置成任意值 ；
3、6V電源下，可向4歐姆喇叭提供4W穩定的輸出功率；
4、高保真，THD在0.1%以內；
6、已受中國專利保護的AERC技術，極大的減小了D類功放的EMI干擾；
7、極低的靜態電流；
8、SOP-8封裝，方便散熱和焊接
特殊應用
1、4節干電池供電的便攜式音箱；
雖然干電池的標準電壓為1.5V，但每節新電池的電壓都是不同的，最高開路的測量值可能高達1.7V，4節串聯就高達6.8V。即使串接二極管也顯然大大超出了市場上普通功放的工作電壓范圍。而此電壓對于CS8121S而言，卻正是最佳的工作點。使用CS8121S在該音箱系統應用中，不僅簡化了設計也大大的提高了產品的可靠性和穩定性。
2、兩節鋰電池串接的擴音器系統；
兩節鋰電池串接的電壓在7--8V之間，使用簡單的二極管降壓后就可以直接使用CS8121S進行功率放大。
引腳分布

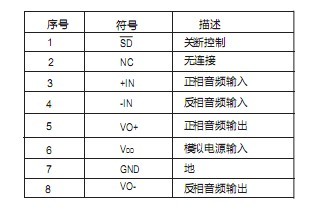

引腳定義及功能

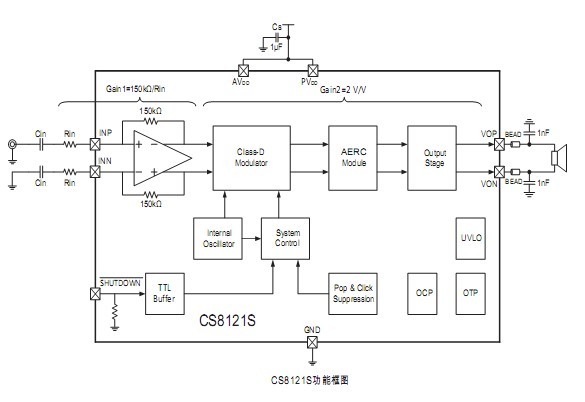

功能框圖
典型應用圖
我司現力推CS8121，適合應用于4節干電池/兩節鋰電池串接供電的便攜式音頻播放產品，詳細的產品資料請查閱：http://m.szdfyl.cn/products_3649.htm |
