HT6809是一款內部集成32階數字音量控制以及抗削頂失真功能且具有超低EMI的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下,輸出高達3W的功率,在提供媲美于AB類放大器性能的同時,效率高達90%。為了滿足市場上客戶對便攜式音頻產品最大限度實現大功率的要求，現推薦一種PBTL（雙聲道并聯單聲道）輸出的接法：

圖一   HT6809雙聲道典型應用圖

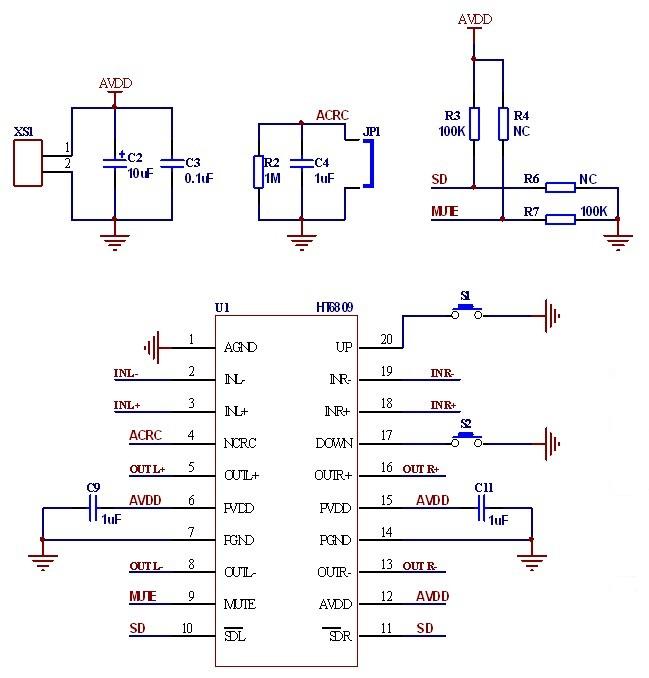

圖二  HT6809 PBTL（雙聲道并聯單聲道）輸出應用電路圖

（說明：應將左右聲道的SD腳并聯）

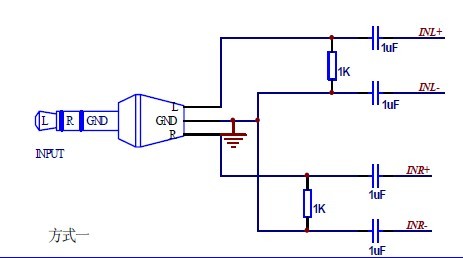

圖三   音頻輸入端方式一

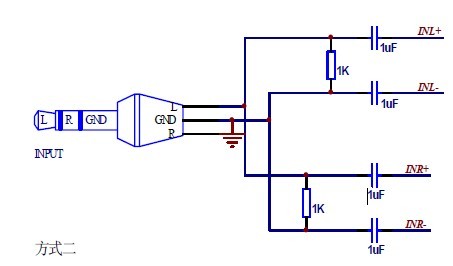

圖四  音頻輸入端方式二

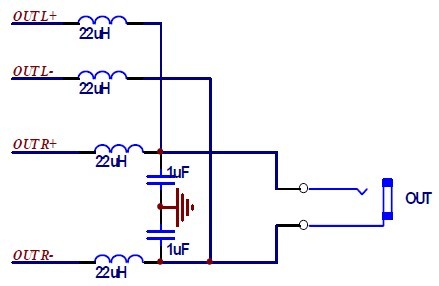

圖五 PBTL（雙聲道并聯單聲道）輸出端電路

HT6809 的詳細產品資料請查閱：http://m.szdfyl.cn/products_3368.htm
