HT6808是一款具有抗削頂失真功能且具有超低EMI的立體聲免輸出濾波器3W立體聲D類音頻功率放大器,為了滿足擴音器超大音量的要求，現推薦一種PBTL（雙聲道并聯單聲道）輸出的接法：

在電源電壓5V、THD+N=10%、2Ω負載的條件下,輸出高達6W的功率,在提供媲美于AB類放大器性能的同時,效率高達90%。

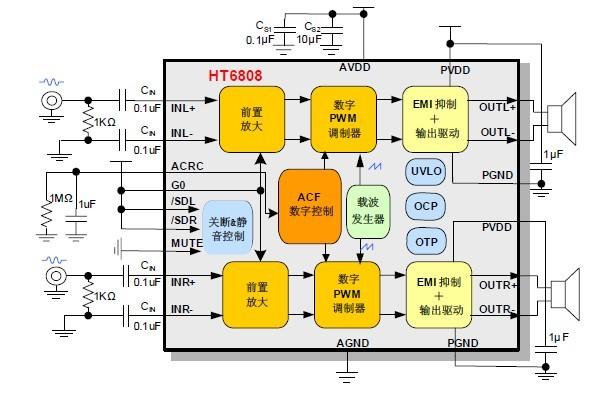

圖一   HT6808雙聲道典型應用圖

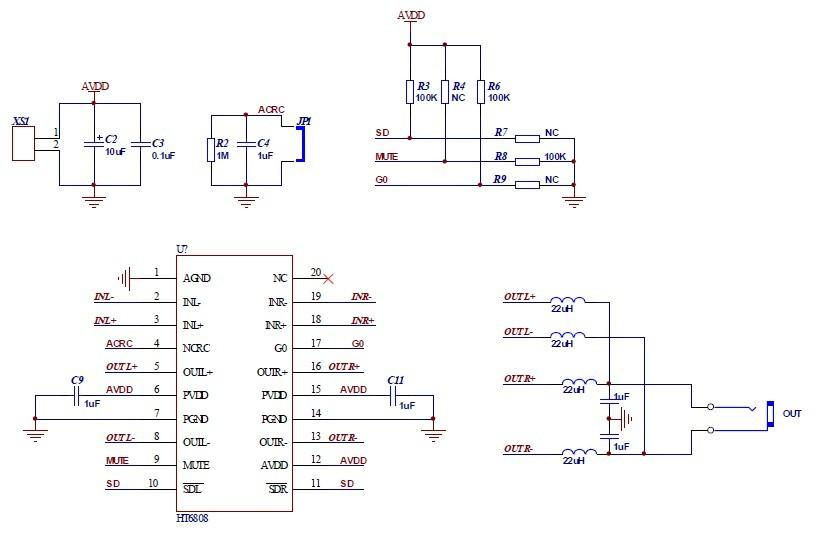

圖二  HT6808 PBTL（雙聲道并聯單聲道）輸出應用電路圖

（說明：應將左右聲道的SD腳并聯）

圖三   音頻輸入端方式一

圖四  音頻輸入端方式二

圖五 PBTL（雙聲道并聯單聲道）輸出端電路

HT6808 的詳細產品資料請查閱：http://m.szdfyl.cn/products_3370.htm
