     LM4871是現在小音箱產品上應用最廣泛的一顆音頻放大IC，大部分工程師對其應用原理和性能特點了如指掌，但因為LM4871是AB類，效率相對比較低，功率已經不能滿足市場對大功率的要求。先推薦3.4W單聲道D類音頻功放IC-HT6873 的替換LM4871的應用原理。

HT6873 性能介紹

HT6873是一款低EMI的，防削頂失真的，單聲道免濾波D類音頻功率放大器。在5V電源，10% THD+N，4Ω負載條件下，輸出3.4W功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。HT6873 能驅動2Ω負載，滿足小音箱產品對超大功率的要求。

 引腳功能對比

圖1  LM4871引腳圖

圖2 HT6873引腳圖

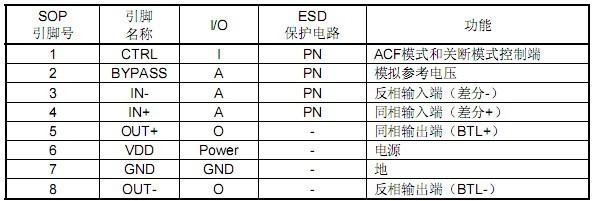

表1  HT6873引腳功能說明

應用電路原理說明

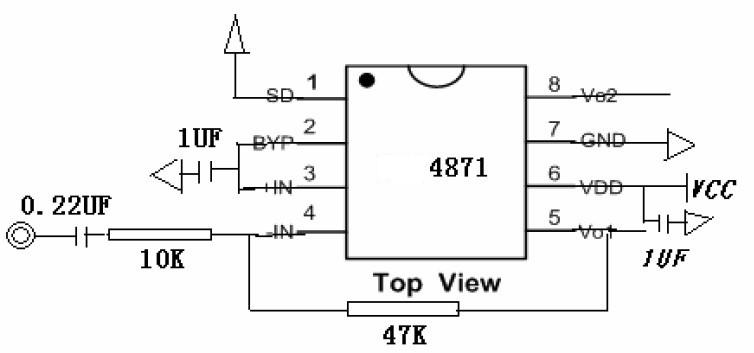

圖3  LM4871典型應用原理圖

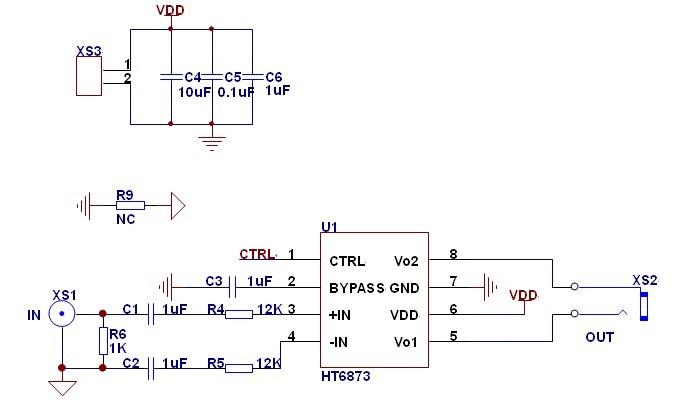

圖4  HT6873典型應用原理圖

HT6873替換LM4871需要改變的外圍說明

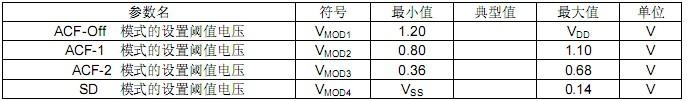

1:  LM4871管腳1（SD）是低電平時，IC工作，高電平時IC關斷，HT6873是帶有防破音功能的D類音頻功放IC，其管教1 CTRL的工作模式是：

 2:  LM4871管腳三（同相輸入端）是接1UF電容到地，HT6873的同相輸入端（INP）要接與INN匹配的輸入電阻、電容，構成差分輸入,如圖4所示。
 3:  HT6873不需要外置反饋電阻，用HT6873替換LM4871時，需要把反饋電阻去掉。

我司現力推3.4W單聲倒D類音頻功放IC-HT6873，詳細的產品資料及產品信息請查閱：http://m.szdfyl.cn/products_3635.htm
