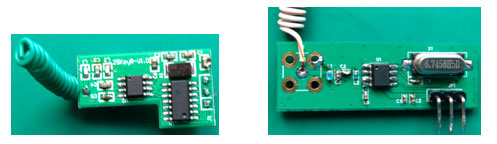

基于深圳市黌軟電子有限公司的XC4388/XC4366系列無線收發芯片設計的一款完整的、低功耗、低成本的無線收發解決方案。主要設定為315MHz/433MHz頻段，有效距離可達100米。可以根據客戶具體的產品需求，靈活進行全定制的模塊設計，極大地縮短終端產品的開發周期。
技術參數
工作頻率：315MHz/433MHz
調制方式：OOK/ASK
工作電壓：2.2V～3.6V
接收靈敏度：-108dBm
發射功率：12dBm (3V)
數據速率：10kbps
接收模塊最大工作電流：2.5mA(315MHz)，3.5mA(433MHz)
自動待機功能，模塊進入待機模式，電流小于1uA
通訊距離：0~100m （全向發射，障礙物穿透）
支持按鍵掃描和鍵盤擴展
方案特點
采用315MHz/433MHz 無線遙控技術，多信道信號傳輸，數據傳輸速度快,抗干擾能力強；
可控制所有四線三回路（共陽極）LED全彩燈飾產品，具有64萬種顏色的選擇，和15種自動變化模式，廣泛控制RGB LED燈條、LED模組等產品的燈光控制；
使用 RF 射頻信號，所以遙控器和 LED 燈相互之間無物理阻礙，使用時不需要將遙控器對著遙控 LED 燈，不受方向的影響；
空中通訊速率高，傳輸距離遠可100米。可以做到自由分組控制，一個遙控器遙控可以控制四組燈。無級調節，光色變化平順自然。
根據客戶產品的具體要求進行按鍵功能定義；
對碼功能；
適用范圍
廣泛應用于球泡燈、 平板燈、 吸頂燈、 筒燈、 天花燈等 LED燈具遙控系統。控制效果可以達到：一個遙控器可以控制無數個 LED 燈，自由分組，而且同步性、一致性很好，可以調光、調色溫，亮度和色溫實現無級調節。比如，一戶人家，臥室裝面板燈，客廳裝吸頂燈， 廚房裝筒燈， 陽臺裝球泡燈， 可以做到用一個遙控器同時控制所有 LED 燈的開關和各種功能。
| 產品型號 |
功能介紹 |
兼容型號 |
封裝形式 |
工作電壓 |
備注 |
| XC4388 |
XC4388 是一個用于遠程無鑰匙進入系統（RKE）的高性能的 OOK/ASK 發射器。該芯片包括了一個功率放大器，單穩態電路和一個由內部電壓控制振蕩器和循環過濾的鎖相環。單穩態電路用來控制鎖相環和功率放大器，使其在操作時可以快速啟動。 |
PT4455 |
SOT23-6 |
2.2V-3.6V |
低電壓250MHz-450MHz UHF OOK/ASK發射IC |
| XC4366 |
XC4366 是一個 ASK/OOK（開關鍵控）的單晶片射頻接收集成電路設備。它是一個真正的“從天線接收到數據輸出”的單片電路。所有的射頻和中頻的調諧都在集成電路里完成，這樣可以無須手動調整并且降低成本。 |
|
SOP-8/SOP-16 |
2.2V-3.6V |
超低功耗315/434MHz OOK/ASK超外差接收IC |
本方案在不外加放大器的情況下有效距離可達100米，同時可支持電容觸摸按鍵，可接受客戶定制開發。
