Linear推出雙輸出電流模式同步降壓型 DC/DC 控制器 LTC3875，該器件采用了一種新穎的 DCR 檢測架構，此架構可改善電流檢測信號的信噪比，因而允許使用非常低 DC 電阻 (DCR) 功率電感器。可采用低至 0.2mΩ 的功率電感器 DCR 而無需使用檢測電阻，以最大限度地提高轉換器效率并增加功率密度。這種新型 DCR 檢測方法大幅降低了低 DCR 檢測應用中常見的開關抖動。
LTC3875 可在一個 4.5V 至 38V 的輸入電壓范圍內運作，并能在 -40°C 至 125°C 的溫度范圍內以 ±0.5% 的準確度產生一個 0.6V 至 3.5V 的固定輸出電壓。內置的雙差分放大器提供了兩個輸出電壓的真正遠端輸出電壓檢測�？刹⒙�(lián)多達 12 個相位并對其進行異步計時以盡量減少輸入和輸出濾波。當兩個輸出均并聯時，LTC3875 可在相位之間保持小于 ±5% 的電流失配，從而使其成為針對非常高電流要求 (最高 360A) 的理想選擇。高精度可編程電流檢測限值和 DCR 溫度補償可在整個溫度范圍內精確地限制最大輸出電流。LTC3875 的應用包括高電流功率分配、冗余 (n +1) 電源、工業系統、處理器和 ASIC 電源。
LTC3875 具有一個介于 250kHz 至 720kHz 之間的可選固定工作頻率，也可以同步至一個外部時鐘。強大的 1.1Ω 內置全 N 溝道柵極驅動器最大限度地減少了 MOSFET 開關損耗。其可調電流限值可針對 10mV 至 30mV 的非常低檢測電壓進行配置以盡量降低功率損失。第二個通道具有一個快速瞬態電路，最高可將負載升壓瞬變性能改善 30%。其他特點包括可調軟起動或跟蹤、折返電流限制、短路軟恢復、輸出過壓保護和一個電源良好輸出電壓監視器。
LTC3875 采用 40 引線 6mm x 6mm QFN 封裝。千片批購價為每片 3.47 美元。
性能概要：LTC3875
mΩ 以下 DCR 電流檢測 ─ 低至 0.2mΩ
新穎的 DCR 檢測電流模式控制可提供非常低的抖動
DCR 溫度補償
高速差分遠端 VOUT 檢測放大器
寬 VIN 范圍：4.5V 至 38V
VOUT 范圍：0.6V 至 3.5V，在整個溫度范圍內的準確度為 ±0.5%
可多達 12 相運作
當兩個輸出均并聯時電流失配小于 ±5%
通道 2 上的任選快速瞬態功能
可調電流檢測門限從 10mV 至 30mV
可選的固定工作開關頻率：250kHz 至 720kHz
輸出電壓跟蹤或可編程軟起動
過壓保護、熱停機和短路軟恢復

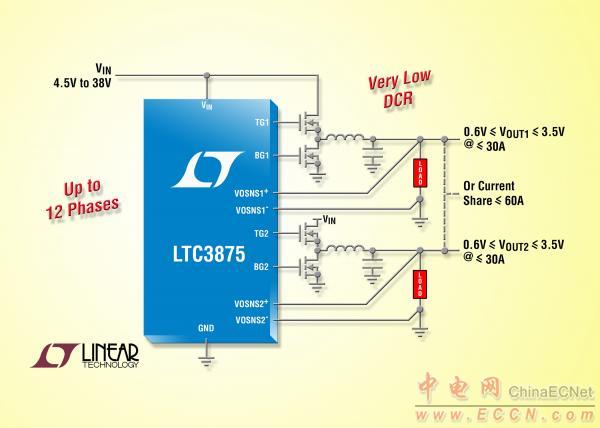

照片說明：mΩ 以下電流模式雙輸出降壓型 DC/DC 控制器 |
