TI宣布推出業界首款可驅動串行 SCSI (SAS-3) 協議的信號調節器。該 DS125BR800A 多協議中繼器除了支持最新 SCSI 標準的更快數據速率外，還與數據中心應用中使用的現有 3Gbps 及 6Gbps SAS 鏈路速率兼容。此外，它還支持 PCIExpress (PCIe) 1 代、2 代、3 代以及 SATA 1.5Gbps、3Gbps 與 6Gbps 接口標準。這種靈活性有助于設備制造商采用單個器件滿足多協議需求，提供高達 12.5Gbps 的數據速率。
8 通道單向 DS125BR800A 功耗比當前解決方案降低 35%，連接距離提高一倍，同時可實現對瞄準協議的鏈路進行無縫管理。今年還將推出更多的 SAS-3 多協議中繼器。這些 SAS-3 產品歸屬綜合而全面的中繼器及再定時器系列，可解決高速企業服務器、存儲及路由器應用中插入損耗、抖動、反射與串擾造成的信號損耗問題。
DS125BR800A 的主要特性與優勢：
·最高的信號調節性能：24dB 輸入均衡與 12dB 輸出去加重可補償插入損耗，從而可將 FR-4 連接距離延伸達 30 英寸，將銅線纜延長達 8 米；
·最低的功耗與系統成本：支持單電源電壓，每通道功耗僅為 65mW。無需外部參考時鐘與電源濾波器，可降低成本；
·簡單易用：包括引腳、SMBus 或直接 EEPROM 負載的多配置選項無需軟件編程，而每個器件的直通式引腳則可簡化布局。
工具與支持
DS125BR800AEVM 評估板 (EVM) 現已開始供貨。其配套提供的 EVM 用戶指南與 IBIS-AMI 模型可幫助設計人員驗證電路板信號完整性，評估該器件的信號調節特性。
德州儀器在線技術支持社區www.deyisupport.com可為工程師提供更多的技術支持，在這里他們能夠與同行工程師及 TI 專家互動交流，搜索解決方案、獲得幫助、共享知識并幫助解決技術難題。
互補型信號鏈解決方案
工程師可將該 8 通道單向 DS125BR800A 與 TLK10034 10 Gbps 串行解串器、DS125DF410 重定時器、DS80PCI800 PCIe 中繼器、LMK03806 時鐘發生器以及 LM75A 或 TMP75 溫度傳感器相結合，開發出穩健的系統解決方案。
封裝與供貨情況

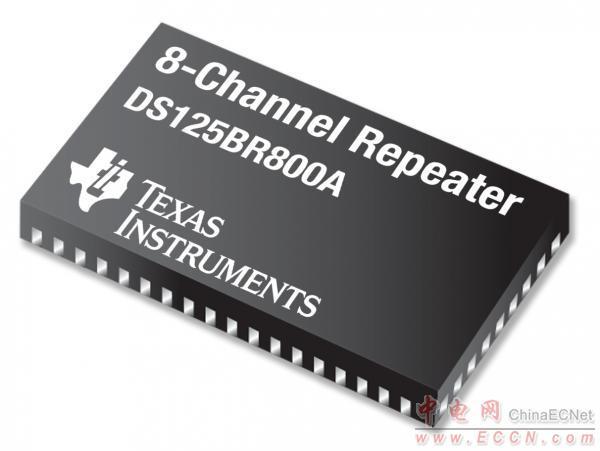

采用 10 mm × 5.5 mm 54 引腳 QFN 封裝的 DS125BR800A 現已開始供貨。
|
