Linear推出同步、電流模式降壓-升壓型轉換器 LTC3114-1，該器件用多種電源提供高達 1A 連續輸出電流，包括單節鋰離子電池、24V/28V 工業電源軌和 40V 汽車輸入。LTC3114-1 在 2.2V 至 40V 輸入和 2.7V 至 40V 輸出范圍內提供穩定輸出，輸入可高于、低于或等于調節的輸出電壓，從而最大限度地提高了電源靈活性，就僅為降壓型的解決方案而言，LTC3114-1 可延長電池運行時間。LTC3114-1 采用專有低噪聲降壓-升壓型拓?fù)洌诮祲汉蜕龎耗Ｊ街g提供連續無抖動轉換，非常適用于 RF 及其他噪聲敏感應用。
該器件的可選自動突發模式 (Burst Mode®) 工作將靜態電流降至僅為 30μA，提高了輕負載效率，并進一步延長了電池運行時間。LTC3114-1 采用恒定 1.2MHz 開關頻率，具備引腳可編程的平均輸出電流和電流監視器。專有降壓-升壓型 PWM 電路確保低噪聲和高效率，同時最大限度地減小了外部組件尺寸。纖巧外部組件與 3mm x 5mm DFN 或 TSSOP-16E 封裝相結合，可提供占板面積緊湊的解決方案。
LTC3114-1 采用四個內部低 RDS(ON) N 溝道 MOSFET，提供高達 96% 的效率。自動突發模式工作使靜態電流降至僅為 30μA，提高了輕負載效率和延長了電池運行時間。就噪聲敏感的應用而言，可以禁止突發模式工作。此外，電流模式控制改善了電壓和負載瞬態響應，同時使補償電路很簡單。其他特點包括內部軟啟動和浪涌電流限制、欠壓閉鎖、熱過載保護、短路保護和輸出斷接功能。
LTC3114EDH-1 采用 16 引線 3mm x 5mm DFN 封裝，LTC3114EFE-1 采用耐熱性能增強型 16 引線 TSSOP 封裝。千片批購價為每片 3.95 美元。工業級版本 LTC3114IDHC-1 和 LTC3114IFE-1 保證工作在 -40°C 至 125°C 工作結溫范圍，千片批購價分別為每片 4.35 美元和 4.51 美元。高溫級版本 LTC3114HDHC-1 和 LTC3114HFE-1 保證工作在 -40°C 至 150°C 工作結溫范圍，千片批購價分別為每片 4.60 美元和 4.76 美元。高可靠性版本 LTC3114MPDHC-1 和 LTC3114MPFE-1 則保證工作在 -55°C 至 150°C 工作結溫范圍，千片批購價為每片 11.73 美元。所有版本均有現貨供應。
性能概要：LTC3114-1
可調節高于、低于或等于 VIN 的 VOUT
單個電感器
寬 VIN 范圍：2.2V 至 40V
寬 VOUT 范圍：2.7V 至 40V
1A 輸出電流 (在降壓模式)
0.5A 輸出電流 (VIN = 3.6V，VOUT = 5V)
可編程平均輸出電流
效率高達 96%
突發模式操作，30μA 無負載 IQ
電流模式控制
1.2MHz 超低噪聲 PWM
準確的 RUN 引腳門限
耐熱性能增強型 16 引腳 3mm x 5mm DFN 封裝和 TSSOP 封裝

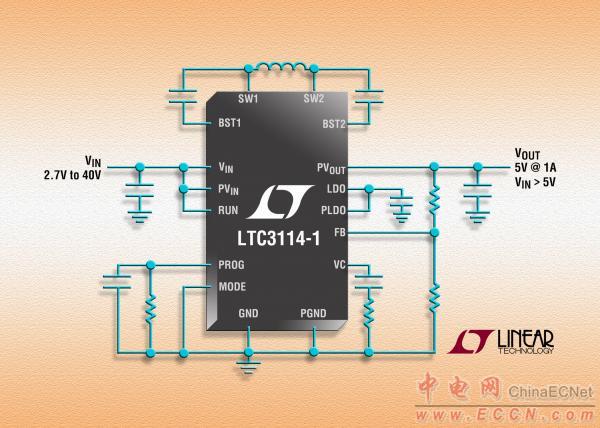

照片說明：40VIN/OUT、1A 同步降壓-升壓型 DC/DC 轉換器
|
