ADI近日宣布即日開始供貨AD-FMCADC2-EBZ FMC模塊，其HDL代碼和軟件驅動程序，用于快速設計原型制作并與Xilinx FPGA實現互操作性。AD-FMCADC2-EBZ板集成同時推出的12位、2.5 GSPS AD9625-2.5 ADC，提供輸入巴倫、電源和軟件堆棧。此模塊提供出色的寬帶動態性能和集成式功能，可實現高級RF采樣架構的開發和原型制作。AD9625-2.5在1.8 GHz Ain下的無雜散動態范圍為76 dBc，其突破性的寬帶動態性能意味著相比現有競爭型器件，設計人員可捕獲并處理的頻譜要清晰4倍。
“Ingespace開發了一款基于數個AD9625-2.5的寬帶數據采集系統。很顯然，AD9625-2.5 GSPS是目前為止市場上最好的器件，因為它提供直流/1 GHz頻段內出色的線性度和80 dB SFDR。此外，選擇JESD204B接口可允許我們將數個AD9625-2.5耦合至同一個Virtex7 FPGA，從而限制復雜性和總系統成本，從而提升性能。最后，其小尺寸和功耗限制有助于我們設計要求極低功耗的緊湊型系統解決方案，”Ingespace SARL總裁Olivier Fouquet表示，“借助模擬輸入端的直流耦合解決方案，現在可利用復數采樣來獲得超過2 GHz的瞬時帶寬。這類解決方案在電信、航空航天和國防等應用領域具有巨大的潛力。”
AD9625-2.5 ADC是ADI上個月發布的第三款GSPS數據轉換器，并且是ADI寬帶RF信號處理解決方案產品組合的最新型號。此系列解決方案可提供以前無法提供的動態性能，在更寬的帶寬范圍內、高噪聲RF環境中實現更佳的信號提取特性。欲了解有關GSPS ADC的更多信息：http://www.analog.com/AD9625video。
實現FPGA互操作性的快速原型制作GSPS FMC模塊
AD-FMCADC2-EBZ FMC模塊集成AD9625-2.5 GSPS數據轉換器、輸入巴倫、時鐘振蕩器和電源管理，采用經過驗證的信號鏈設計，可將長達數月的原型制作時間縮短為數小時，同時降低項目風險。隨該模塊提供的內容極為豐富，有參考設計、軟件和HDL代碼，可縮短任意應用的編程和設計時間。有關ADI FPGA參考設計的更多信息，請訪問：http://wiki.analog.com/resources/fpga
·AD9625-2.5 12位2.5 GSPS ADC：申請樣片、訂購性能評估板或下載數據手冊：http://www.analog.com/zh/pr0613/ad9625
·立即購買和評估：Digi-Key Corp和Mouser Electronics均有評估板庫存現貨。
·AD-FMCADC2-EBZ FMC模塊：更多信息請訪問：http://www.analog.com/zh/pr0613/eval-ad-fmcadc2-ebz并下載軟件和資源：http://wiki.analog.com/resources/eval/user-guides/ad-ad-fmcadc2-ebz
·讓ADI中文技術論壇EngineerZone™上的ADI工程師給您答疑解惑：http://ezchina.analog.com/community/data-converters
·更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com， 也可點擊ADI官方微博http://weibo.com/analogdevices，或通過手機登錄m. analog.com 或 www.analog.com了解最新產品等信息。
·更多ADI產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/

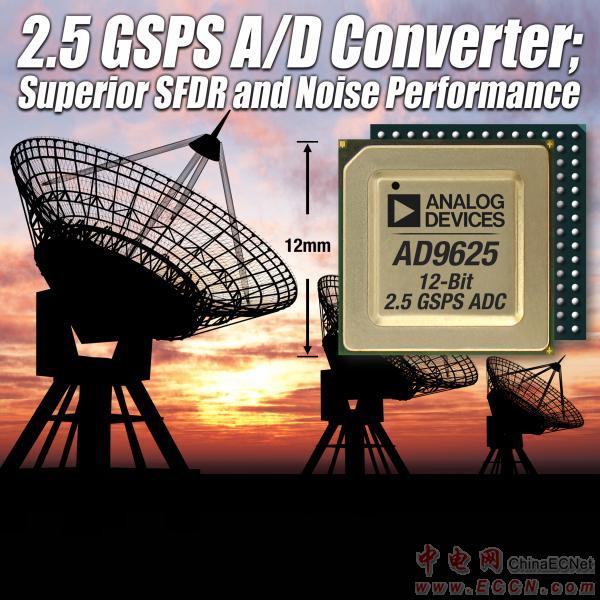

關于AD9625-2.5 12位2.5 GSPS ADC
AD9625提供更佳的噪聲和動態范圍性能——150 dBFS/Hz噪底和80 dBc SFDR輸出（至奈奎斯特頻率）。這一性能水平使設計人員可以在有噪聲、混亂、阻塞和干擾的情況下辨別小4倍的信號。AD9625可用于最新的通信、儀器儀表和軍事/航空航天應用等高級設計。該器件還提供性能評估板和FMC模塊，以簡化系統原型制作和平臺級設計與布局工作。
AD9625-2.5設計用于寬帶寬模擬信號采樣，工作帶寬可達第三奈奎斯特區。該器件具有更寬的輸入帶寬，支持高級RF采樣架構，可減少模擬頻率下變頻級數，降低相應的噪聲和成本。簡化的系統架構無需使用多個交錯式ADC來獲得所需的性能，同時還有利于可重新配置平臺的開發。AD9625-2.5集成兩個數字下變頻器(DDC)、兩個數控振蕩器(NCO)和一個用來輸出數據的可配置JESD204B串行鏈路，從而簡化了數字接口工作。這些多項業界第一降低了輸出數據速率要求、簡化了電路板級設計和布局工作，因而提高了可用性，同時還增強了功能。
ADA4961：ADI最新寬帶RF ADC驅動放大器
ADI還發布了ADA4961 RF差分ADC驅動放大器，可驅動高負載至1.5 GHz及以上，并在500 MHz時實現-90 dBc的IMD3性能，在1.5 GHz時實現-87 dBc的IMD3性能。最新的放大器具有極低輸出噪聲(6.8 nV/rtHz)，1.5 GHz時提供133 dB/Hz SFDR性能，設立了動態范圍與功耗的全新標桿。
該最新的RF性能水平，使寬帶RF GSPS轉換器能夠?qū)崿F(xiàn)最佳性能，同時通常GaAs放大器帶來的驅動放大器限制或總功耗限制最小。ADA4961可輕松驅動10至16位高速轉換器，并且在很多接收器應用中可無需使用抗混疊濾波器。
報價與供貨
|
產品
|
供貨
|
千片訂量報價
|
封裝
|
|
AD9625BBPZ.2.5
|
2014年7月
|
625美元/片
|
196引腳BGA
12mm X 12mm
|
|
ADA4961
|
現在
|
11.99美元/片
|
24引腳LFCSP封裝
4 mm X 4 mm
|
|
AD-FMCADC2-EBZ快速原型制作平臺
|
現在
|
750美元/件
|
不適用
|
|
AD9625-2.5 EBZ器件評估板
|
現在
|
750美元/件
|
不適用
|
|
HSC-ADC-EVALEZ性能板
數據采集卡
|
現在
|
1155美元/件
|
不適用
|
|
