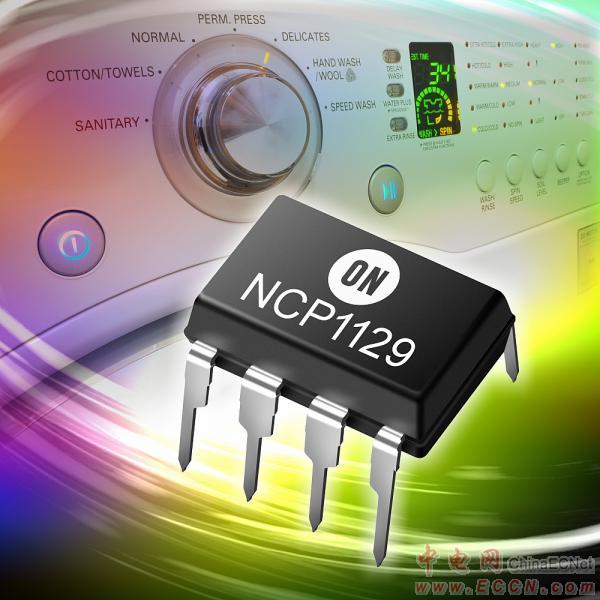

安森美半導體為不斷擴大的電源管理產品陣容增添三款新的電流模式固定頻率開關穩壓器。NCP1129、NCP1126及NCP1124開關穩壓器用于緊湊及高可靠性的離線AC-DC開關電源，包含額定雪崩能量650伏(V) MOSFET、提升輕載和待機能效的頻率反走及跳周期模式，符合美國“能源之星”(ENERGY STAR®)外部電源(EPS) 2.0標準。
這些高集成的器件只須極少外部元件，且大幅縮減總體物料單(BoM)，使其非常適用于家用電器、DVD播放機及機頂盒的電源系統設計。NCP1129、NCP1126及NCP1124分別能提供達25 W、15 W和12 W功率，各自產生抖動的65千赫茲(kHz)或100 kHz的開關頻率，因而顯著改善電磁干擾(EMI)性能。
安森美半導體AC-DC電源轉換產品高級總監Shane Chilton說：“新的NCP112x系列開關穩壓器使電源系統設計工程師能夠構建更高能效、更高性價比、適合受限空間的電源設計。使用這些元器件帶來設計靈活性，使工程師能優化他們的設計應用，提升能效，或減少電路板占位面積。”
這些器件能夠通過外部電阻來調節最大峰值電流，便于斜坡補償，從而能夠維持穩定的連續導電模式(CCM)工作。頻率反走模式使輕載時的電源轉換效率水平能夠提升，而跳周期模式能夠被激活，用于在空載或接近空載時降低待機能耗——待機模式下高壓輸入時的電流消耗低于100毫瓦(mW)。
NCP112x系列器件均提供豐富的保護特性，包括基于50 ms定時器的自動恢復短路保護功能。此外，還可以從輔助繞組電壓獨立檢測短路故障情況，因而確保在出現短路故障時能提供全面的保護。這些器件含內置過熱關閉及過壓回應機制，并能夠經受額定2千伏(kV)人體模型(HBM)的靜電放電。支持的工作溫度范圍為-40 °C至+150 °C。
封裝及價格
NCP112x集成開關穩壓器采用無鉛PDIP-7封裝，每10,000片批量的單價從0.32美元起。
|
