在汽車電子技術迅速發展的今天，音頻系統已經成為每輛車不可缺少的部分。消費者對音頻系統的要求是：具備更好的電臺接收效果；支持更多種類的外加音源，比如DVD、SD卡、藍牙、數字廣播等；提供更加豐富的音效處理，比如SRS，Dolby 5.1等通常家庭音響才提供的效果。同時，配件廠商和設計公司希望能夠縮短開發周期，以應對音頻產品加速更新?lián)Q代的挑戰。
應對之道

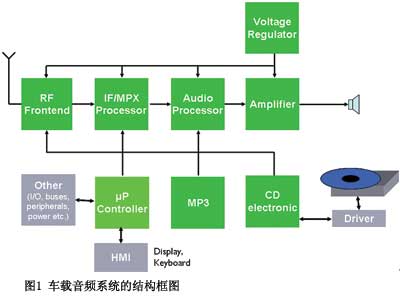

圖1是一個車載音頻系統的一般架構圖。在整個系統架構中，收音信號和音頻信號的處理是由核心模塊(IF/MPX Processor和Audio Processor)完成的，它的選型將決定系統最終的音效和可提供的功能。目前市場上常用的是模擬音頻處理器(ASP)和基于DSP核的音頻處理器(以下簡稱為DSP)。恩智浦半導體(NXP Semiconductors)推出的DSP芯片集收音(Radio)和音頻(Audio)處理功能于一體，并內置ADC、DAC和音頻選擇電路，具有比ASP更好的性能和更高的可靠性。
下面從硬件設計和軟件設計介紹對于市場挑戰的應對之道。
硬件設計
根據市場需求，DSP解決方案要在硬件設計上進行四個方面的持續努力。
(1)提供更強的處理能力
隨著最終消費者要求的提高，車載音頻系統中所需的信號處理能力正在急劇上升。恩智浦推出的一系列DSP芯片具備越來越強的處理能力。首先芯片內置的可編程DSP核EPICS7A/B采用雙哈佛體系針對音頻應用而優化了設計。此外，在提高單一DSP核運算速度的同時，在一顆芯片內部引入了多核架構，以進一步增強芯片的處理能力。
在音頻處理中常碰到下面的運算：
y = mx + b
這其中m和b稱之為系數，x和y稱之為數值。由于通常系數和數值對精度的要求不同，所以在設計上EPICS7A/B選擇了雙哈佛架構，數據存儲器分為兩部分，24位位寬的XRAM主要用于存儲數值，12位位寬的YRAM主要用于存儲系數，指令存儲器PRAM為32位位寬。
SAF7730配備了5個DSP核，對音頻的處理可以支持6通道模式，用于同時處理DVD播放端輸出的3路I2S信號，這樣可以使駕駛者欣賞到Dolby 5.1聲道的美妙享受。
(2)DSP和前端調諧器更好的配合
對于收音處理，前端調諧器將接收到的電臺信號輸出到后端DSP，在DSP中進一步完成解調、解碼和去除噪聲等處理。根據調諧器輸出的信號類型不同(MPX/IF/Low IF)，恩智浦先后推出了DSP和調諧器產品的不同組合，可以供用戶選用。
通過DSP和相應前端調諧器的配合，整個方案可以很好地實現干擾去除。在汽車這樣一個移動環境中，臨近頻道干擾和多路徑干擾一直是影響收音信號接收質量的難題。恩智浦通過“精確臨道抑制”(PACS)技術來消除前者，通過雙天線/雙調諧器應用架構和DSP內嵌的Antenna/Phase Diversity軟件算法來抑制后者，取得了良好效果。
此外，通過DSP和相應前端調諧器的配合，整個方案在完成RDS處理方面可以實現極高的效率。比如備選頻率切換(AF switch)是RDS的一個重要應用，如果采用恩智浦的DSP/調諧器整體方案，由于調諧器芯片留有專用管腳和DSP通訊，切換過程可以不借助MCU，因而整個過程可以控制在毫秒級，對于使用者而言完全感覺不到電臺頻率的平滑切換。
(3)更高的集成度和更低的系統成本
恩智浦最近推出的SAF7780集成了4個DSP核和1個ARM7處理器，可以在單一芯片內部完成收音、音頻處理、MP3/WMA解碼和主機控制的功能，未來還將支持USB和藍牙連接，客戶應用它可以實現音頻系統所需要的大部分處理工作。
同時恩智浦不斷改進技術以降低現有芯片的成本，比如從SAF7730到SAF7741，從SAF3550到SAF3555，都是在維持功能性能基本不變的情況下實現成本降低，最大限度地幫助客戶推出有價格競爭力的產品。
(4) 支持新應用的可擴展性
由于市場的多變，車載音頻系統必須要對未來的應用給予足夠的擴展支持。恩智浦的DSP芯片提供了豐富的模擬和數字接口，提供了不同數量的音頻A/D、D/A、I2S輸入、SPDIF、Host I2S輸入/輸出，以方便新的音源接入系統。
另外當DSP芯片本身處理能力不足，或者客戶有特殊的需求(比如特殊的均衡處理)時，可以很方便地通過DSP芯片對外的接口連接協處理器，進而擴展處理能力�？紤]到數字廣播在未來的應用前景，最近推出的SAF7730和SAF7780均對數字廣播應用做了支持。
在SAF7730評估板上，相同的硬件接口通過插上不同的處理器模塊(如應用于HD Radio的解碼器SAF355X和應用于DRM的解碼器PNX952X)，即可支持不同的數字廣播應用。
軟件設計
基于DSP 的解決方案中，用于實現算法的軟件已經固化在芯片內部，客戶需要做的就是運行于MCU中控制程序的開發。通過控制軟件的模塊化設計，客戶可以很容易地實現功能裁減、復用和擴展。在軟件方面，恩智浦的DSP解決方案有兩個特點。
(1)從寄存器設置轉向分層結構API編程
從軟件設計的角度，目前音頻處理器的應用幾乎都是采用寄存器操作的方式。隨著芯片功能越來越豐富，動輒上百個甚至更多的寄存器和復雜的讀寫流程讓?xiě)?yīng)用開發者花費大量的時間學習消化。在未來的解決方案中，提供給用戶的應當是簡單易操作的函數接口，而不僅僅是一組寄存器列表和文字定義。
以SAF7780為例，SAF7780是 ARM+DSP架構，對于客戶開發控制程序而言，可以不需要操作到寄存器一級，芯片本身提供了SDK，直接通過調用API的接口函數就可以編程實現，從而使軟件開發變的更加簡單。對于客戶而言，只需要根據自己的系統需求完成應用層的編程開發，即可以實現整個應用的軟件控制。
(2)開放架構，可嵌入第三方和客戶定制組件
隨著車載音頻系統變得越來越多樣化、個性化，軟件也必須提供一個靈活開放的架構，以便加入客戶所需的特定功能。
恩智浦首先和第三方音效軟件商合作，如Dedekind、SRS，在DSP芯片中植入各種廣受歡迎的音效模塊和相應的激活密鑰，為有需要的客戶開發此類功能提供更多便利，而無此需要的客戶也無需承擔相應的成本；另外對于大客戶，恩智浦的DSP芯片可以進行版本定制，即嵌入客戶特定要求的軟件組件，以最大限度地貼近客戶的實際需要。
結束語
車載音頻領域正在經歷一個前所未有的技術變革，數字廣播、后座娛樂、有線無線連接都成為市場現有或者潛在的需求。傳統的模擬音頻系統主要通過硬件實現功能，在新應用的挑戰下已經越來越難以滿足未來的市場，而如前面所述，基于DSP方案將會顯示出越來越多的技術優越性。 |
