Linear推出 60V、恒定電流 / 恒定電壓 250mA 多化學組成電池充電器 LTC4079。該器件的低靜態電流線性拓?fù)淇商峁┮环N簡單的無電感器設計，并接受 2.7V 至 60V 的輸入電壓范圍。一個可利用電阻設置的 1.2V 至 60V 電池充電電壓范圍和 ±0.5% 的嚴格充電電壓準確度以及內置的充電終止使得 LTC4079 適合多種電池化學組成 (包括: 鋰離子、鎳和鉛酸電池)。充電電流可利用一個外部電阻器在 10mA 至 250mA 的范圍內進行調節，與同類競爭的充電器不同，LTC4079 可在低充電電流下保持高準確度。典型應用包括嵌入式汽車和工業系統、后備電池充電、能量收集和薄膜電池產品。
當采用一個電流限制電源 (例如：一個弱電池或一塊太陽能電池板) 來充電時，LTC4079 的輸入電壓調節功能可把 IN 引腳調節至一個恒定電壓或一個高于電池電壓的恒定差分電壓。這些功能可用于防止輸入電壓驟降至低于欠壓閉鎖 (UVLO) 電壓，或用于把輸入電源電壓保持在其峰值功率傳輸點。當輸入電壓降至編程門限以下時，充電電流減小。這種調節機制允許根據電池要求以及充電輸入源的最大可用功率來選擇充電電流，同時讓 LTC4079 兼顧輸入源不能提供全編程充電電流時的情形。
LTC4079 的熱調整功能可確保高達規定限值的最大充電電流，并沒有發生過熱的風險。充電操作可以采用 C/10 或一個內置的可調定時器來終止。其他特點包括 NTC 熱敏電阻適宜溫度充電、失效電池檢測、自動再充電 (處于待機狀態時采用采樣反饋以實現可忽略的電池電量消耗) 和一個漏極開路 CHRG 引腳狀態輸出。
LTC4079 采用具有背部金屬襯墊的扁平 (僅高 0.75mm) 10 引腳 3mm x 3mm DFN 封裝，以實現卓越的熱性能。該器件的 E 和 I 級版本保證能夠在 –40°C 至 125°C 的溫度范圍內運作。E 級器件的千片批購價為每片 2.35 美元。

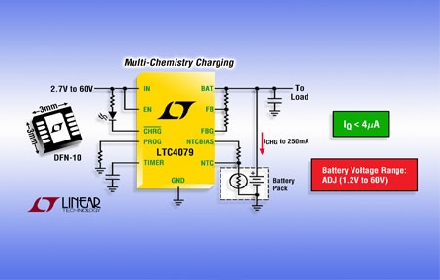

照片說明：60V、250mA 線性電池充電器
性能概要：LTC4079
寬輸入電壓范圍：2.7V 至 60V
可調的多化學組成電池電壓：1.2V 至 60V
可調的充電電流：10mA 至 250mA
在充電期間具有低靜態電流：IIN = 4μA
在停機或充電時具有超低的電池消耗：IBAT < 0.01μA
自動再充電
針對高阻抗輸入的輸入電壓和差分電壓調節
熱調整功能可實現輸出電流的最大化，并不會發生過熱
具 ±0.5% 準確度的恒定電壓反饋
NTC 熱敏電阻輸入用于實現適宜溫度充電
可調的安全定時器
充電狀態指示
耐熱性能增強型 10 引腳 3mm x 3mm DFN 封裝
|
