Linear推出適用于負至負或負至正 DC/DC 轉換的同步 PWM 控制器 LT8709。該器件無需復雜的電平轉換電路，就能夠獨特地解決相對于系統地的負電壓的調節問題。LT8709 的同步工作意味著，一個高效率 P 溝道 MOSFET 取代了輸出二極管，因此提高了效率，允許更大的輸出電流 (高達 20A)，而且無需中到大功率應用通常所需的散熱器。LT8709 可配置為降壓、升壓、降壓-升壓和負輸出拓?fù)洌瑥亩乖撈骷叨韧ㄓ靡赃m用于多種電源設計。
LT8709 在 -4.5V 至 -80V 輸入電壓范圍內工作，產生 -0.1V 至高達 60V 或 -1.4V 到低至 -80V 的輸出電壓。其軌至軌輸出電流監視器和控制電路使該器件能夠配置為電流源。LT8709提供面向慢速變化輸入信號和可調欠壓閉鎖功能的創新性 EN/FBIN 引腳電路。該引腳還用于輸入電壓調節以避免高阻抗電源崩潰。
固定工作頻率可在 100kHz 至 750kHz 范圍內選擇，并可同步至一個外部時鐘。電流模式控制提供卓越的電壓和負載調節。在輕負載情況下，LT8709 可配置為強制連續或脈沖跳躍工作模式。其他功能包括電源良好指示器、過熱停機和集成的軟啟動電路。
LT8709 采用 20 引線 TSSOP 封裝，千片批購價為每片 3.65 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT8709。

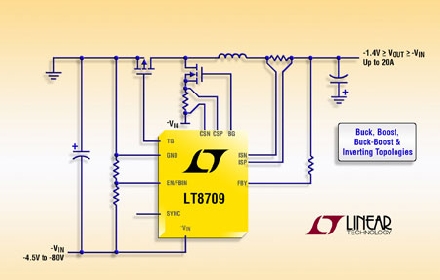

照片說明：負輸入多拓?fù)渫?nbsp;DC/DC 控制器
性能概要：LT8709
·很寬的負輸入范圍：-4.5V至 -80V
·降壓、升壓、降壓-升壓和負輸出拓?fù)?/font>
·輸出電壓范圍：-0.1V 至 60V 或 -1.4V 至-80V
·同步整流
·軌至軌輸出電流監視器和控制
·適用于高阻抗輸入的輸入電壓調節
·電源良好指示引腳
·強制連續或脈沖跳躍模式工作
·100kHz 至 750kHz 固定工作頻率
·可同步至外部時鐘
·避免高阻抗輸入電源崩潰
·20 引線 TSSOP 封裝 |
