凌力爾特公司 (Linear Technology Corporation) 推出面向 3.5V 至 5V 電源軌的完整鋰離子電池備份電源管理系統 LTC4040，這類電源軌在主電源出現故障時必須保持有效。電池提供的能量比超級電容器多得多，因此對于需要備份以延長工作時間的應用而言，電池更有優勢。LTC4040 用一個內置雙向同步轉換器提供高效率電池充電以及大電流、高效率備份電源。當外部電源可用時，該器件作為降壓型電池充電器工作，用于單節鋰離子或LiFePO4 電池，同時優先為系統負載供電。當輸入電源降至低于可調電源故障輸入 (PFI) 門限時，LTC4040 就作為升壓型穩壓器工作，能夠從備份電池向系統輸出提供高達 2.5A 電流。在發生電源故障時，該器件的電源通路 (PowerPath™) 控制在輸入電源和備份電源之間提供反向隔離和無縫切換。LTC4040 的典型應用包括艦隊和資產跟蹤、汽車 GPS 數據記錄儀、車載多媒體系統、收費系統、安防系統、通信系統、工業備份和 USB 供電設備。
LTC4040 還包括可選過壓保護 (OVP)，以針對高于 60V 的輸入電壓，用一個外部FET 保護該 IC。其可調輸入電流限制功能允許用電流受限電源工作，同時優先提供系統負載電流而不是電池充電電流。一個外部斷接開關在備份時隔離主輸入電源和系統。LTC4040 的 2.5A 電池充電器提供 8 個針對鋰離子和 LiFePO4 電池而優化的可選充電電壓。該器件還包括輸入電流監視、輸入功耗指示器和系統功耗指示器。
LTC4040 采用扁平 (0.75mm) 24 引腳 4mm x 5mm QFN 封裝，具底面金屬焊盤以實現卓越的熱性能。該器件的 E 級和 I 級版本均在 –40°C 至 125C 溫度范圍內工作。LTC4040 有現貨供應，E 級版本的千片批購價為每片 2.90 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC4040。

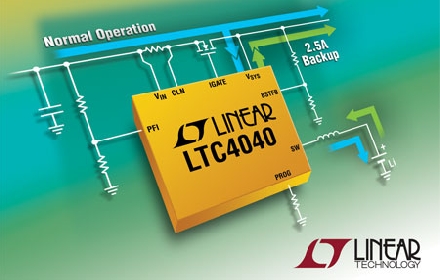

照片說明：2.5A 備份電源管理器
性能概要：LTC4040
•升壓型備份電源和降壓型電池充電器
•6.5A 開關用 3.2V 電池實現 2.5A 升壓型備份
•輸入電流限制優先提供給負載而不是充電電流
•輸入斷接開關在備份時隔離輸入
•自動無縫切換至備份模式
•輸入功耗指示器
•系統功耗指示器
•引腳可選電池：鋰離子 (3.95V / 4.0V / 4.05V / 4.1V) 或 LiFePO4 (3.45V / 3.5V / 3.55V / 3.6V)
•可選 OVP 電路保護器件至 >60V
•扁平 (0.75mm) 24 引線 4mm x 5mm QFN 封裝 |
