2016年5月17日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出雙向QC3.0快充移動電源完整解決方案。該方案內建高通的SMB1351輸入充電IC，搭配QC3.0適配器輸入對移動電源做快速充電；輸出采用安森美（ONS）的QC3.0識別IC NCP4371，結合MPS的功率IC MP3428，提供18W功率的QC3.0快速充電輸出。

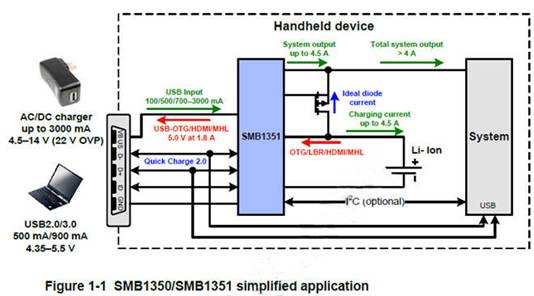

圖示1-大聯大友尚推出的雙向QC3.0快充移動電源完整解決方案之示意圖
智能手機的電池容量愈來愈大，除了省電能力外，充電速度更成為用戶愈來愈重視的特點。繼Quick Charge 2.0規格后最新推出的Quick Charge 3.0技術（簡稱QC3.0），可使一般手機只需充電約35分鐘即可將電量從0%增至80%。QC3.0可向下兼容于先前的Quick Charge版本，并且可支持最新的USB Type-C接頭；QC3.0以每200mV為增量，于3.6V至20V的電壓范圍內，提供更具彈性的電壓選擇。這讓手機選擇最適合的電壓達到理想充電電流，進而將電能損耗最小化、提升充電效率并改善熱表現。

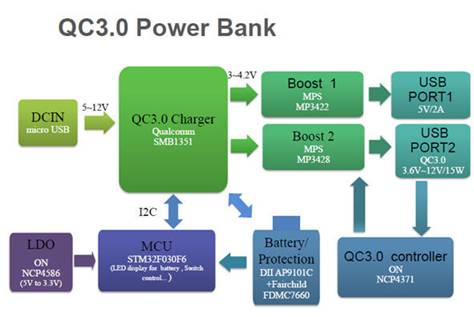

圖示2-大聯大友尚推出的雙向QC3.0快充移動電源完整解決方案之框架圖
大聯大友尚此次推出的移動電源方案可同時輸出兩組電源，一組為QC3.0輸出；另一組為固定5V輸出，可同時對兩支手機充電。QC3.0輸出最大功率達18W，輸出電壓范圍最小為3.6V，最高為12V；固定5V輸出最大功率為10W。

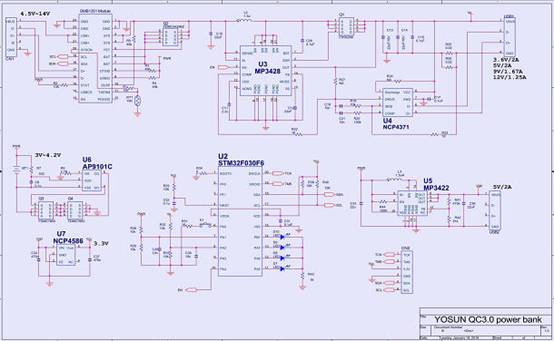

圖示3-大聯大友尚推出的雙向QC3.0快充移動電源完整解決方案之線路圖
移動電源輸入除適用一般5V適配器外，最大特點是支持QC3.0適配器，讓移動電源本身電池也具備快充功能，最大充電電流更高達4.5A，可于半小時內讓移動電源充電達80%電量。系統中MCU內建程序包含充、放電燈號顯示、電量顯示與相關保護功能。
方案特色
Micro USB輸入：QC3.0, 3.6V~12V@18W
USB Type A輸出1：QC3.0, 3.6V~12V@18W
USB Type A輸出2：5V@2A
4 times faster than conventional charging
30 inutes to 80% full capacity
Charge IC: Programmable single cell Li-Ion battery charger: Qualcomm SMB1351, feature
QC3.0 HVDCP Controller: ON NCP4371, feature

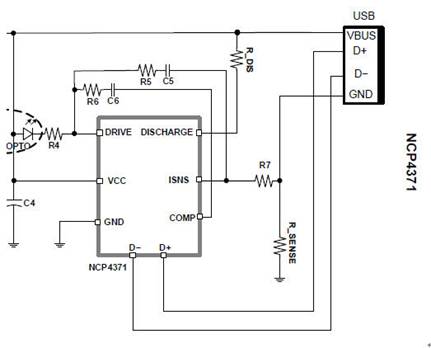

圖示4-大聯大友尚推出的雙向QC3.0快充移動電源完整解決方案之QC識別IC示意圖
Boost DC/DC Converter 1 for QC3.0 Output: MPS MP3428
Boost DC/DC Converter 2 for 5V/2A Output: MPS MP3422
MCU: 32bit Cortex M0, ST micro STM32F030F6
Battery protection IC: Diodes AP9101C
LDO: ON NCP4586

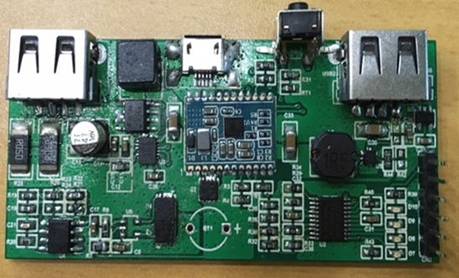

圖示5-大聯大友尚推出的雙向QC3.0快充移動電源完整解決方案之開發板照片
|
