Linear推出一款高壓非隔離式同步降壓型開關穩壓器控制器 LTC3895，該器件可驅動一個全 N 溝道 MOSFET 電源級。其 4V 至 140V (150V 絕對最大值) 輸入電壓范圍允許使用高壓輸入電源或具高壓浪涌的輸入工作，從而無需外部浪涌抑制器件。LTC3895 在輸入電壓降至 4V 時可繼續以高達 100% 占空比運行，從而非常適合交通運輸、工業控制、機器人和數據通信應用。
輸出電壓可設定在 0.8V 至 60V 范圍，輸出電流高達 20A，效率高達 96%。在休眠模式且輸出電壓處于穩定狀態時，該器件僅吸取 40µA 電流，非常適合始終保持接通系統。一個內部充電泵允許在有壓差時以 100% 占空比運行，當用電池供電且處于放電狀態時，這種功能很有用。LTC3895 強大的 1Ω N 溝道 MOSFET 柵極驅動器可在 5V 至 10V 范圍內調節，以能夠使用邏輯級或標準級 MOSFET，從而最大限度提高效率。為了在高壓輸入應用中防止芯片功率消耗過高，LTC3895 提供了一個 NDRV 引腳，該引腳驅動一個可選的外部 N 溝道 MOSFET 柵極作為低壓差線性穩壓器給 IC 供電。EXTVCC 引腳允許使用開關穩壓器的輸出或其他可用電源給 LTC3895供電，從而降低功耗并提高效率。
LTC3895 以 50kHz 至 900kHz 可選固定頻率工作，也可同步至一個 75kHz 至 850kHz 的外部時鐘。在輕負載時，用戶可以選擇強制連續、脈沖跳躍或低紋波突發模式 (Burst Mode®) 工作。其電流模式架構可提供容易的環路補償、快速瞬態響應和卓越的電壓調節。電流檢測通過測量輸出電感器 (DCR) 兩端的壓降完成，以實現最高效率，或者通過采用一個可選的檢測電阻器完成。很短的 80ns 最小接通時間允許在高開關頻率時實現高降壓比。電流折返在過載情況下限制 MOSFET 產生的熱量。其他特點包括固定 5V 或 3.3V 輸出選擇、集成的自舉二極管、一個電源良好輸出信號、可調輸入過壓閉鎖和軟啟動。
LTC3895 采用耐熱增強型 TSSOP-38 封裝，去掉了幾個引腳以提供高壓間隔。有兩種工作結溫級版本提供，擴展和工業級版本的溫度范圍為 –40°C 至 125°C，高溫汽車級版本的溫度范圍為 –40°C 至 150°C。千片批購價為每片 4.70 美元。

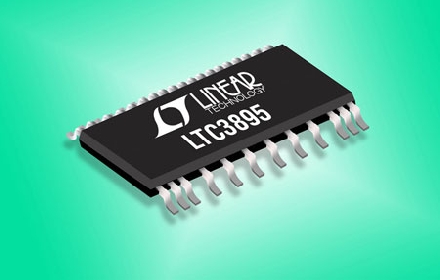

照片說明：150V 同步降壓型控制器
性能概要：LTC3895
· 寬輸入電壓范圍：4V 至 140V (150V 絕對最大值)
· 寬輸出電壓范圍：0.8V 至 60V
· 輸出電流高達 20A
· 同步整流實現高達 96% 的效率
· 40µA 低靜態電流
· 能夠以 100% 占空比操作
· 可調 5V 至 10V 柵極驅動電壓以用于邏輯級或標準門限 MOSFET
· DCR 或 RSENSE 電流檢測
· 短的 80ns 最小接通時間可實現高降壓比
· 輕負載時可選擇以連續、脈沖跳躍或低紋波突發模式工作
· 50kHz 至 900kHz 可選固定工作頻率
· 75kHz 至 850kHz PLL 可同步工作頻率
· 電流模式控制以實現快速瞬態響應和容易的環路補償
· 電源良好輸出信號
· 可調輸入過壓閉鎖 |
