Linear推出降壓型 DC/DC µModule® (微型模塊) 穩壓器 LTM8003，該器件的輸入電壓額定值為 40V (絕對最大值為 42V)，連續輸出電流為 3.5A (峰值為 6A)。LTM8003 的引腳布局符合 FMEA (失效模式影響分析) 要求，因此如果短路至 GND、短路至相鄰引腳或某引腳處于浮置狀態時，輸出電壓保持等于或低于穩定電壓。H 級版本的最高結溫為 150°C，非常適合高溫或大功率汽車及工業應用。
LTM8003 在 3.4V 至 40V 輸入電壓范圍內工作，具 0.97V 至 18V 可調輸出電壓范圍。開關頻率可通過外部電阻器調節，或可同步至 200kHz 至 3MHz 的外部時鐘。
LTM8003 有 4 種工作模式：突發模式 (Burst Mode®)、脈沖跳躍模式、具擴展頻譜的脈沖跳躍模式和外部同步模式。以突發模式運行時，靜態電流為 25µA (最大值)，因此 LTM8003 非常適合電池供電系統，尤其適合“保持運作”的系統。
LTM8003 在 12VIN 至 3.3VOUT 時，效率為 90%，提供 3.5A 輸出電流，在環境溫度高達 100°C 時，無需散熱器或氣流。
LTM8003 采用 6.25mm x 9mm x 3.32mm BGA 封裝，內置了開關穩壓器、電感器和其他支持性組件。該器件僅需要大容量輸入和輸出電容器以及幾個電阻器就可構成完整設計。
LTM8003 在 -40°C 至 125°C 或 -40°C 至 150°C 溫度范圍內運行。千片批購價為每片 11.30 美元。

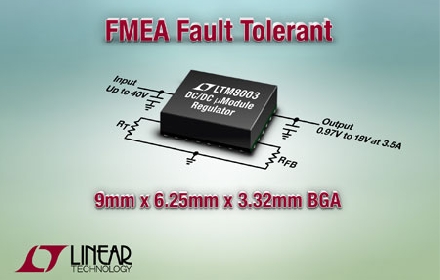

照片說明：符合 FMEA 要求的 40V、3.5A DC/DC µModule 穩壓器
性能概要： LTM8003
· 寬輸入電壓范圍：3.4V 至 40V
· 寬輸出電壓范圍：0.97V 至 18V
· 3.5A 連續輸出電流 (峰值為 6A)
· 引腳布局符合 FMEA 要求
· 150°C 最高工作溫度 (H 級版本)
· 可選開關頻率：200kHz 至 3MHz
· 外部同步
· 低靜態電流：25µA
· 可編程軟啟動
· 6.25mm x 9mm x 3.32mm BGA 封裝 |
