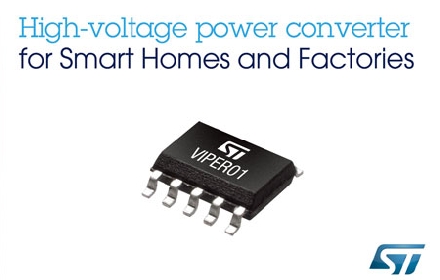

ST近日推出一款高壓功率轉換器VIPER01，設計人員利用這款芯片能夠研制超功耗、設計簡單且高成本效益的5V輸出電壓開關電源(SMPS)。為家電、樓宇自動化、電機控制、工業自動化和消費電子產品的低功耗電源專門設計，新產品VIPER01可直接使用整流電源，集成PWM (Pulse-Width Modulation，脈寬調制)電流式控制800V耐雪崩功率MOSFET和多種保護電路。考慮到該硬件的物聯網屬性——需要長時間聯接互聯網或局域網，這款功率轉換器芯片還提供輔助電源選項，為物聯網硬件的微控制器提供電源。
新器件屬于VIPerPlusTM系列高壓轉換器，現在是第二代產品，采用了意法半導體獨有的BCD(Bipolar-CMOS-DMOS)制造工藝。BCD制造工藝可單片集成高性能PWM控制器和高壓邏輯電平控制式晶體管、保護電路和診斷電路，對功率晶體管的穩健性和可靠性影響不大。
因為功耗極低，在輕載條件下自動切至脈沖頻率調制模式，VIPER01讓設計人員能夠滿足世界上最嚴格的節能標準[1]的要求。新產品可用于反激式、降壓、降壓-升壓等各類拓?fù)涞墓β兽D(zhuǎn)換器，同時內部高壓啟動電路、sense-FET晶體管、誤差放大器、內置頻率抖動電路的振蕩器讓設計人員只使用少量的外部組件即可設計功能完整的開關電源。
VIPER01 的主要特性如下：
800 V 耐雪崩功率MOSFET，支持極寬的 VAC輸入電壓范圍；
內置高壓啟動電路和sense-FET晶體管；
電流式PWM控制器；
漏極限流保護；
4.5V到30V寬電源電壓范圍；
自供電選項，可節省輔助繞組或偏壓器件；
開關頻率抖動技術，降低EMI濾波器成本；
內置誤差放大器和1.2V參考電壓電路；
自動重啟保護電路，包括過載/短路、線路或輸出過壓保護、最大占空比計數器、VCC鉗位；
內置過熱關斷保護；
內置軟啟動機制，提高系統可靠性
VIPER01配備一套開發工具，其中包括評估工具、應用筆記和spice器件模型，為設計人員研制更穩健、更安全和高成本效益的開關電源提供一條捷徑。
VIPER01現已接受大批量訂貨。
|
