深圳市永阜康科技推出基于HT862的單節鋰電池供電智能音頻功放解決方案，3.7V供電最大提供8W的功率輸出。
HT862優勢和特點
♥創新AGC限幅功能，突破傳統單一的防破音，在各種音樂風格中盡享音樂品質；
♥突破電池極限，1000mAh鋰電池連續播放達12小時（傳統升壓功放<6小時），享受最佳音質效果（擁有創新的電池跟蹤技術、自適應同步升壓G類）；
♥獨家自動限溫控制技術，芯片片內溫度較高時,在保證音樂品質的前提下顯著提升音樂峰值功率；
♥I2C下，幾十種客戶自定義選擇項，由您設置不可復制的音質效果；
♥多模式選擇：升壓+D類，升壓+AB類，單獨D類，單獨AB類。
功率：8.0W (VBAT=4.2V, VPOUT = 8.0V, RL=4Ω, THD+N=5%);
低THD+N:0.02%
靜態電流： 4mA @ 3.6V ；
關斷電流：1uA；
多種升壓值選擇：5.5V, 6.5V, 7.5V, 8.0V
HT862應用
藍牙/Wi-Fi音響。
拉桿音響。
便攜式音響。
HT862介紹
HT862是一款內置自適應同步升壓/AGC/限溫功能的單聲道智能音頻功率放大器。由鋰電池供電升壓至7.5V時， 4Ω負載條件下，能連續輸出6.5 W功率（5% THD+N）；在升壓至8.0V時，4Ω負載條件下，可輸出8.0W峰值功率（5% THD+N），能達到兩節鋰電串聯供電的效果。其靜態電流（4.0mA, 3.6V）、THD+N（0.02%）、效率（85%）、噪聲（45µVrms）等性能均達到了業界最高水平。
HT862內置了自適應同步升壓，小音樂信號時不升壓，只有在音樂大到電池電壓不足以提供不失真的功率時，升壓才啟動，在音樂播放時可大幅提高系統效率，延長電池續航時間，如下圖1。另外，其無需外置二極管，并可提供5.5V, 6.5V, 7.5V, 8.0V四種輸出電壓選擇，以滿足不同的輸出功率需求。

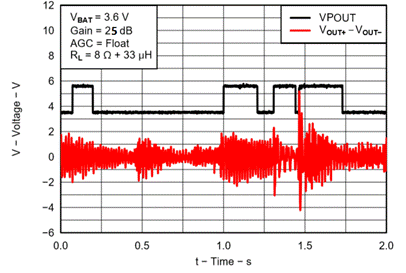

Fig.1 Adaptive Boost Converter with Typical Music Playback
HT862內置了豐富的自動增益控制（AGC）功能，包括限幅（Limiter）和電池跟蹤（Battery Tracking）功能。
限幅功能開啟后，它能提供自動增益調節以調節聲音大小，即使輸入信號很大，音樂輸出也能被限制在指定的功率和THD+N之內，使音樂更悅耳，防止喇叭損壞，增加電池續航時間，降低電池低電量時被拉死的風險，工作原理如下圖2。其中可調整限幅值、啟動時間、釋放時間等參數，以適應不同方案，建議參數如下表1。

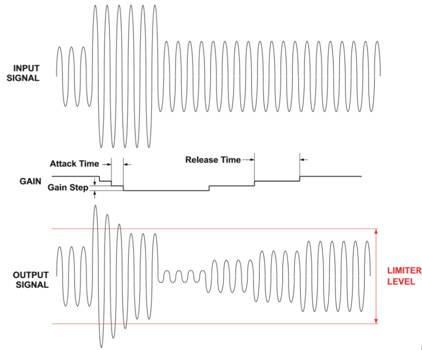

Fig.2 AGC Limiter Function
Table.1 Recommended AGC Limiter Settings for Different Applications
|
應用場合
|
啟動時間
(ms/dB)
|
釋放時間
(ms/dB)
|
增益(dB)
|
LIM Terminal
|
|
中低成本藍牙音響
|
3-24
|
150-1050
|
25
|
Floating
|
|
響度需求大，如拉桿音響
|
24
|
150
|
30*1
|
1~6M到地
|
|
高音質需求
|
≤3
|
≥1050
|
25
|
1~6M到VPOUT
|
*1: 音頻輸入前級可進一步放大。
電池跟蹤功能開啟后，當電池電壓低于設定值，HT862能隨電池電壓降低而逐步減小增益以限制電池電流，此舉進一步支持了小容量低電流電池的應用，并能大幅延長電池續航時間，還能防止破音和過大的電流需求，減小電池端電壓波動，降低電池在低電量時提前進入鎖死狀態的風險，示意如下圖3。其中可調整電池跟蹤拐點（point）、電池跟蹤斜率（Slope）。對于電池容量較小、輸出電流能力小的電池應用，適合高point值（如3.8V）、大Slope值（如≥3V/V）；而對于電池容量較大、輸出電流能力強的電池應用，適合低point值（如3.3V）、小Slope值（如≤3V/V）。
Fig.3 Limiter Level vs Supply Voltage
HT862還具有自動限溫控制（TFB）功能，在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時，芯片能自動降低系統增益，避免芯片進入過溫關斷保護模式，在保證音樂品質的前提下顯著提升音樂峰值功率，示意圖如下。設置修改Attack Time和Release Time能適應具有不同散熱條件的系統方案。
Fig.4 Thermal Foldback Operation
HT862支持I2C控制模式，通過I2C讀寫，能設置和讀取芯片的不同狀態，既能針對不同應用設置個性化參數，又避免了同行的惡性抄襲。
HT862 Demo Board
Fig.5 Schematic Diagram of HT862 Demo Board

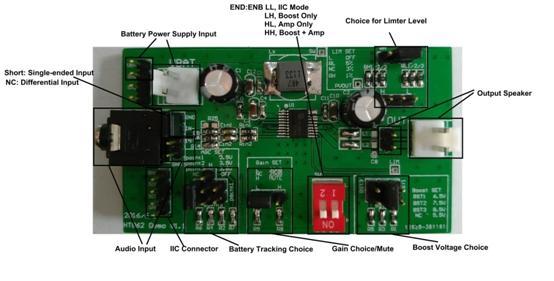

Fig.6 View of HT862 Demo Board

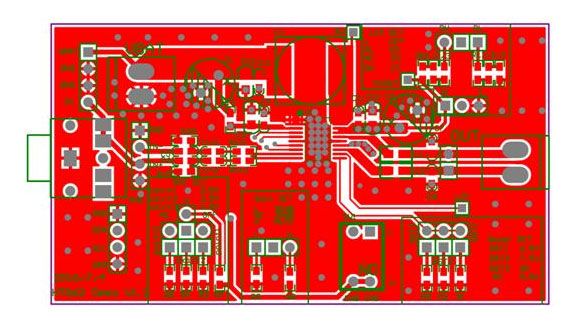

Fig.7 Top View of HT862 Demo Board PCB Layout

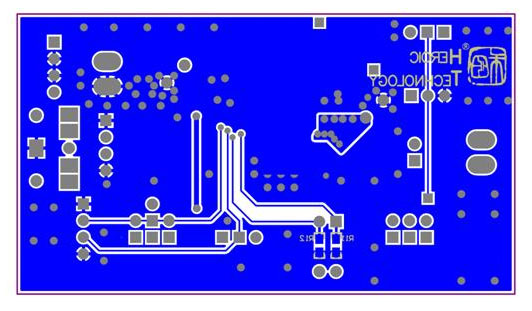

Fig.8 Bottom View of HT862 Demo Board PCB Layout
