新日本無線新開發的帶音量調節功能的揚聲器放大器IC NJU72065已經進入量產，正式發布上市。該產品既可以優化系統設計，也可以簡化揚聲器驅動電路、降低成本。
【概要】
最近，越來越多設備都裝有音頻輸出。在音頻輸出電路里除了有揚聲器放大器之外，更多需求是伴有簡單的音量調節功能。 于是，我們就開發了帶音量調節功能的揚聲器放大器NJU72065。它不光能接收模擬音頻信號，也可以靈活應對從MCU發出的PWM信號。 因此，系統規模會變得更加簡單，設計會更加容易。
此外，NJU72065采用的是小型封裝，且僅僅配備幾個外接被動元件就可構成音頻輸出電路，可有效縮小電路板面積，節省成本。
【產品特點】
1. 優化系統設計
NJU72065是在有1.2W輸出能力揚聲器放大器的基礎上，添加了有音頻輸出功能設備所需求的音量調節功能。一直以來， 想同時得到這2種功能的電路連接都會使用多個分立器件來完成(參見圖1)�，F在，只需要一顆NJU72065就可實現這個要求(參見圖2)。
并且，在NJU72065的輸入端內置有運放，不光能輸入模擬音頻信號，還可以靈活對應MCU輸出的PWM信號。
|

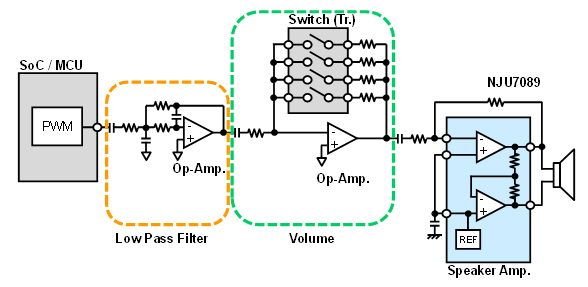

| 圖1 普遍構成方式 |
|

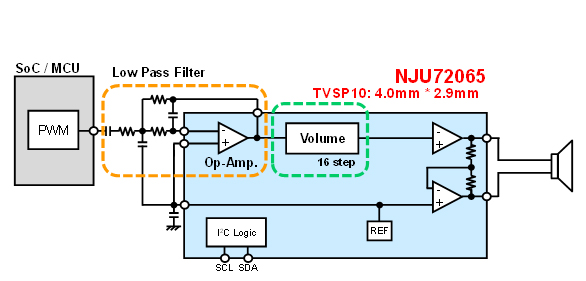

| 圖2 使用NJU72065的單片連接方式 |
在使用聲音合成LSI的時候， 如果使用了NJU72065，能夠降低音頻輸出模塊的成本。此時，需要從MCU輸出聲音信號。
2. 簡化電路設計
以前，聲音輸出電路主要是由接收MCU發出PWM信號的濾波電路、音量調節部分電路、揚聲器放大器等多個部件構成，設計也會變得很復雜。
NJU72065把這些功能全部放置到了IC內部，不再需要個別的調配，整體設計也變得簡單了。音量調節和轉入待機工作模式可以通過I2C總線控制，操作簡單方便。
3. 縮小實裝面積
NJU72065采用了4.0mm * 2.9mm的MSOP10小型封裝，電路板的實裝面積可以縮小很多，既節省了成本，也可以讓商品整體小型化。
【產品性能】
|
新產品
NJU72065 |
已有產品
NJU7089 |
| 功能 |
帶音量調節功能的
1.2W單聲道揚聲器放大器 |
1.2W單聲道揚聲器放大器 |
| 工作電壓 |
+2.7 to +5.5V |
+1.8 to +5.5V |
| 控制形式 |
I2C總線控制 |
DC |
| 音量調節功能 |
0 to -42dB / 3dB step
Mute |
沒有 |
| 輸出功率 |
1.2W typ.
(V+=+5V, RL=8Ω BTL, THD=1%) |
1.2W typ.
(V+=+5V, RL=8Ω BTL, THD=1%) |
| POP噪聲抑制電路 |
有 |
有 |
| 封裝 |
MSOP10(TVSP10)**
SSOP20-C3 |
MSOP8(VSP8)*
SSOP20-C3
DFN8-V1(ESON8-V1)
HTSSOP24-P1 |
左： NJU72065VC3 (SSOP20-C3)
右： NJU72065RB2 (TVSP10)
* MEET JEDEC MO-187-DA
**MEET JEDEC MO-187-DA / THIN TYPE
【應用】
|
|
| ●全部家電 |
空調、冰箱、洗衣機、電飯煲、吸塵器 等 |
| ●全部住房設備 |
熱水器遙控器、門鈴、煤氣灶、報警器 等 |
| ●全部車載電子設備 |
ETC車載器、汽車行駛記錄儀 等 |
| ●其他 |
收音機、無線對講機、多功能復合機、FAX、投影機、信息終端 等 |
|
| |
|
|
|
|
|
| |
|
| |
|
|
