USB Type-C移動電源方案采用標準雙向模式（DRP MODE）---充/放電皆共享一個USB Type-C接口。該方案的輸出/入路徑分別配置電力保護開關，手機與移動電源在連接后會各自分別先做Type-C配置檢測，檢測完成后開關才會開啟以啟動充/放電，使用者不再有插錯設備的風險。

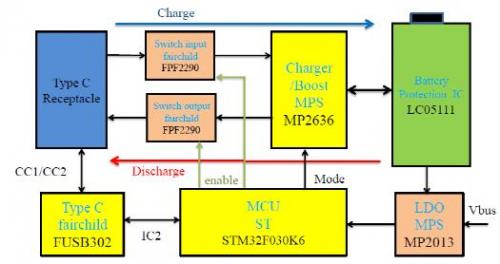

圖示1-USB Type-C移動電源的系統架構圖
USB Type-C是新一代的USB接口，將會同時取代現存的USB Type-A與micro USB。和Apple Lightning線一樣，USB Type-C正反都可以插，去除傳統USB最煩人的問題。USB Type-C標準線材為3A電流，連接器可以做到5A電流，能滿足智能手機對快速充電的要求。由于USB Type-C很細小，所以由計算機、平板到手機，以至更小的電子產品都可以配備。另一個讓USB Type-C可以跨裝置的原因，是支持達到100W電力，足夠?yàn)榇蟪叽绻P記本電腦供電。

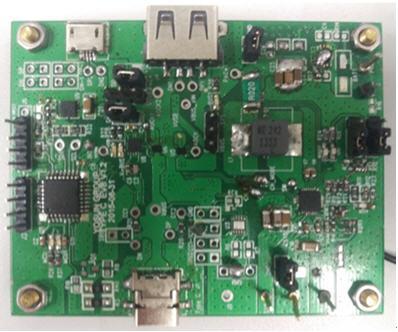

圖示2-USB Type-C移動電源的開發板照片
此次推出的方案的USB Type-C控制采用軟件控制設計，具有成本較低，彈性較大的優點，對設計者開放Type-C與PD控制軟件，工程師可以用軟件升級Type-C PD 版本；硬件采用飛兆半導體（Fairchild）的 FUSB302 Type-C 控制器，搭配了ST的Cortex M0 32位單芯片STM32F030K6，電源芯片采用MPS充電與升壓二合一IC---MP2636，充放電雙向皆可支持3A電流，達到雙向快充的功能。

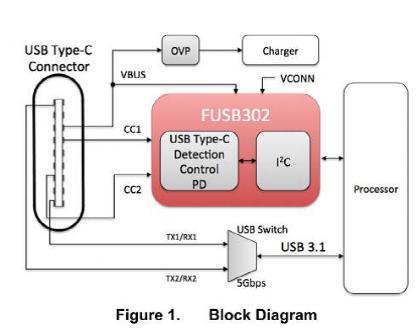

圖示3-USB Type-C移動電源之Type-C Controller-Fairchild FUSB302系統架構圖
本方案的USB Type-C移動電源為5V輸出，最大輸出電流為3A，較一般1A/1.5A USB 充電器提升兩倍以上電流。輸入為5V/3A，除了適用USB Type-C適配器，并可兼容電壓可調的PD2.0適配器，輸入電壓會自動設定為5V，移動電源本體電池最大充電電流為3A。該方案兼容QC3.0或者其他需要用到D+/D-的充電協議，D+/D-信號的處理參考原設計即可。其中MCU內建程序包含充、放電燈號顯示、電量顯示與相關保護功能。

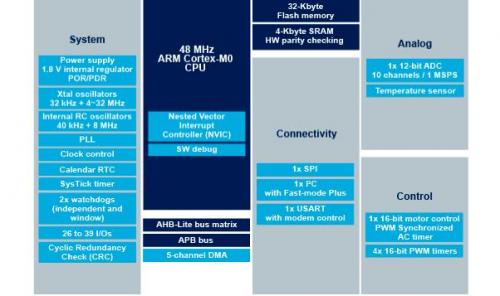

圖示4-USB Type-C移動電源之32位MCU-STM32F030K6系統架構圖
方案特色：
1． 雙向（DRP）工作模式
2． 充放電共享一個USB Type-C接口
3． Input：5V/3A，Output：5V/3A
4． 內建USB PD功能，輸入兼容USB PD2.0 電源適配器
5． 兼容QC2.0 或者其他需要用到D+/D-的充電協議，D+/-信號的處理參考原有設計即可，本方案并不參與這些充電協議
6． 評估版提供USB Type-A接口，計算機可以經此連接MCU做程序下載 |
