M65831/LM4610/TDA7294應用體會

文章來源：永阜康科技更新時間：2017/9/30 12:02:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

LM4610、TDA7294、M65831電路是發燒友們耳熟能詳?shù)膬?yōu)質電路，許多報刊曾多次從不同角度進行了介紹，其音效的確非同凡響。但在應用中，筆者發現有幾處不盡如人意的地方，經過仔細分析和實驗，對一些元件參數作了適當調整，取得了滿意效果。
1．TDA7294的⑨腳為待機控制，⑩腳為靜音控制，圖1在若干推薦電路中，⑨腳都是經20k電阻，⑩腳經30k+10k電阻接電源正極，并稱能防止大電流對揚聲器的沖擊，實現靜音開機。但在實際使用中并非如此，開機仍有沖擊聲。經實驗得知，開機沖擊電壓并不存在于功放級本身，而是由前級放大電路產生的。TDA7294的靜音待機電路，因⑨腳所串連電阻值小于⑩腳，⑨腳先升到高電位。先接通功放級電路，⑩腳后升到高電位，后接通前級信號，其目的就是延遲并避開前級浪涌電壓到來對功放造成沖擊。但推介電路中，⑨、⑩腳所接電阻時間常數比值差別太小，能減輕而不能完全避開沖擊電壓，將⑩腳的10k電阻改為1k，將30k電阻改為430k，將二者之間的時差由原來的一倍增大至二十倍，即真正實現了在靜音條件下開機(二次開機間隔時間短于半小時，電容所儲存的電能尚未釋放完畢，仍有沖擊聲)。同時，因⑨腳20k電阻與⑩腳1k釋能電阻的時差也由原來的一倍加大到二十倍，因此，關機時⑩腳比⑨腳提前二十倍時差關閉前級信號電壓，故而關機沖擊聲也大大減輕。

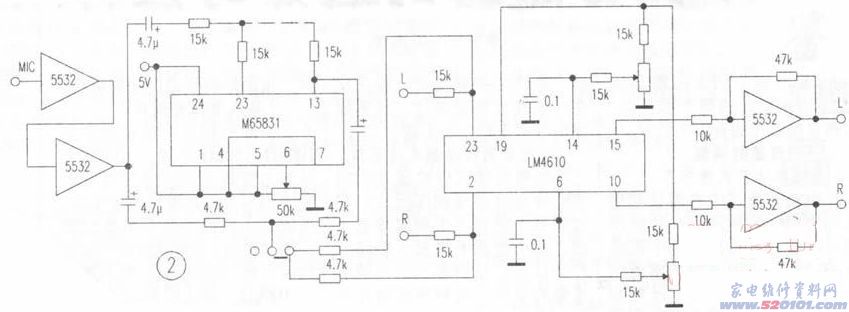

    2 LM4610包括LM1036(見圖2)的音量控制范圍為75dB。使用中發現，當音量電位器開到超過2點鐘時針位置時，電路的本底噪聲很大，關小時噪聲減小，但音量又不足。為了克服這一矛盾，筆者在后面加上一級由5532組成的5倍放大器。此時，當音量電位器開到一半時，已是滿功率輸出，且本底噪聲極小。同時，為防止音量開得過大損壞功放級，故在音量電位器上串接一個15k～20k左右的電阻，以降低音量提升增益。加接5倍放大器后，高低音調易出現自激，特別是使用卡拉OK時最易出現高頻自激。因此，也在高低音調電位器上串接15k-20k電阻，以降低增益。
    3．卡拉0K電路中，一是M65831的④-⑦腳為延時時間選擇控制。為簡化操作，僅用一只50k電位器一端接電源，一端接地，活動臂接⑥腳，其余腳均接電源，這樣旋轉電位器即可獲得125us和250us兩擋延時，以滿足歌唱要求。二是卡拉OK信號不是接入線路放大器，而是分成兩路，各串接一只10k左右的電阻，直接接入LM4610的輸入端，利用LM4610優異的性能對歌聲進行均衡，其效果令人驚奇。歌聲格外渾厚明亮，特別是高頻段、齒音、換氣聲絲絲可聞，極具專業味道。在LM4610的輸入端串接一只15k～20k左右的電阻，調整其阻值，可使歌聲與伴奏聲比例適當，同時還可免用通道信號選擇開關。開啟VCD，TV、TA信號自動消除，關閉VCD其他信號自動恢復。
    經上述調整后，其噪聲極低，頻響特寬，音質清晰、柔美，歌聲極具感染力。
