D類功放對EMI影響的解決
文章來源:永阜康科技 更新時間:2018/1/31 11:31:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
鄢先輝 2850985542
給我發消息
張代明 3003290139
13713728695

  現在越來越多的便攜式電子產品、家庭影音系統、汽車音響系統采用D類放大器,D類功放具有省電、輸出功率大、音質佳、訊號穩定等特點,力水清木華研究報告指出,受音頻播放器節能、輕薄短小需求的推動,全球D類放大器市場銷售將在2012年突破7.5億美元。即使在金融危機的沖擊之下,D類音頻放大器的需求熱度絲毫未減。

  EMI 噪聲對于周圍設備和電路的干擾是完全不可預知的。手機中有大量的RF系統,比如通話,收音機等功能。一般來說,對于EMI會要求達到相關規定。印刷電路板、時鐘電路、振蕩器、數字電路和處理器會成為電路內部 EMI 源。對電流執行開關操作的一些機電裝置,在關鍵操作期間會產生 EMI。這些 EMI 信號不一定會對其他電子設備產生負面影響。EMI 信號的頻譜成分和強度,決定了它是否會對敏感型電路產生意想不到的影響。

  對于D類功放來說,減小EMI,主要有兩個辦法:

  1、對于功放的采樣頻率采用擴頻技術,使得由于采樣頻率導致的EMI干擾頻譜比較平均,達到降低EMI的目的。

  2、控制輸出管的開啟和關斷時間,進而控制邊緣的EMI干擾。一般認為第2點是影響D類功放EMI的主要因素。

  對于PWM信號的頻譜成分簡化為其頻率和上升時間。時鐘或者系統頻率建立電路的時間基準,但其邊緣率形成干擾諧波。EMI的能量主要取決于變化時間和變化幅度的大小。電磁干擾(EMI)有兩種傳播途徑:傳導和輻射。即電磁干擾分為傳導性電磁干擾和輻射性電磁干擾兩種。當電磁干擾波的頻率小于30MHz時,電磁干擾主要是以傳導方式在電子設備中產生傳導性噪聲;當電磁干擾波的頻率高于30MHz時,電磁干擾主要以輻射方式在電子設備中產生輻射噪聲。目前通用的EMI標準為FCC和CISPR,主要關注的是30MHz頻帶內的干擾。

  產生EMI的最大頻率和邊沿變化時間的關系對應如下式所示,比如當邊緣變化時間為10ns的時候,計算得到fmax=31.8MHz,也就是說,系統會受到在31.8MHz內的頻率影響。

  D類功放也具有缺點,當D類功放的輸出信號為大電流且高速度的脈寬調制開關信號,開關信號藉由喇叭線傳遞至喇叭時,間接的造成電磁波幅射而產生電磁干擾(EMI)。此EMI干擾含有寬廣的頻譜,不同的頻段干擾不同的接收器,甚至干擾非接收器的電子產品。

  以下是EMI干擾常用的解決方法

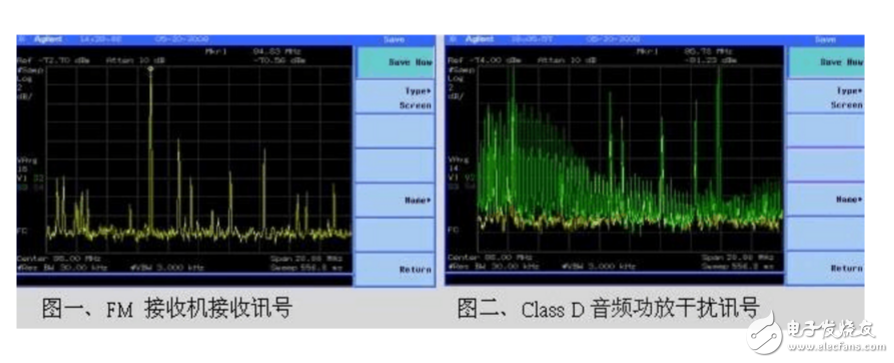

  ● 圖一為一般FM接收機天線端的接收訊號。當D類功放動作時,其輻射出來的諧波訊號如沒有效處理,結果將如圖二,諧波訊號覆蓋原有的FM訊號,使FM收訊品質下降,甚至無法接收

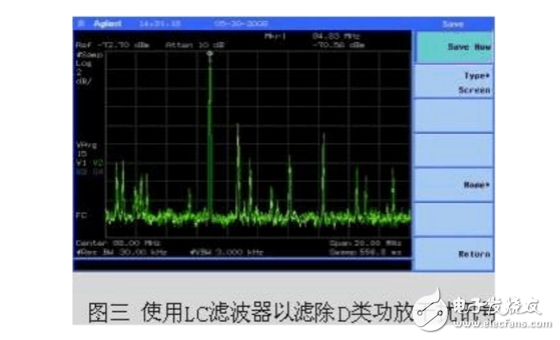

  EMI干擾問題可從輻射及傳導兩方面著手,阻隔輻射干擾PCB Layout及LC濾波器的選用是有效的處理方向。根據D類功放輻射的頻帶,調整output LC濾波器的組合,可有效改善FM收訊品質。如圖三 : 原圖二的干擾現象, 經合適的LC濾波器處理后,可消除D類功放的干擾問題。



  經由電源/地線的傳導發射也是另一干擾源,除PCB Layout上的隔離,耦合濾波器是該有的選擇。

  ● 降低干擾信號的強度也可以。主要是改變干擾頻率。縮短D類功放的喇叭線可以降低天線(喇叭線)的發射效率,以降低干擾輻射波的強度。

  降低干擾輻射波強度的方法是使用電感電容濾波器(LC Filter)將D類功放的開關信號濾波而取出其音頻信號,再經喇叭線傳至喇叭。如此喇叭線的傳遞信號為音頻信號而高頻的開關信號已被大幅衰減。由于D類功放在便攜式電子產品的應用上其喇叭線的長度相對的短,故可使用磁珠(Bead)針對某些特別高次諧波作濾波,無須使用LC Filter即可達到效果。

  另一降低干擾信號的方法是使用展頻的技巧。展頻的方式乃將D類功放的高頻載波頻率隨著時間做變更,如此則干擾信號即被分布在某幾個頻率區而非全部集中在一個頻率區。如果高頻載波頻率平均輪換于10個頻率則理論上EMI即可降低10db。

  ● 使用跳頻的方法也可以有效避免干擾。如果接收機在接收某個頻率時被D類功放

  的高頻開關信號所干擾,則可將D類功放的高頻開關頻率跳至另一頻率。由于D類功放的音頻內容與其載波或開關頻率無關,此種方法并不影響音頻信號的內容。只要此開關頻率不在接收機的帶通濾波器(Bandpass Filter)范圍內,接收機即可有效的抑制干擾信號。

  ● 坊間對FM的干擾解決方式采用金屬材質的外殼屏蔽,以便衰減諧波輻射的干擾能量,進而使得FM接收正常。但當FM接收機與D類功放結合時, 此屏蔽方式便不適用,須從D類功放的EMI防治著手。
