型號 DRV8825 封裝 HTSSOP（28） 常規體型 9.70mm* 6.40mm
·功能：PWM電機驅動 最高32細分
·具有多種衰減模式：混合衰減 低速衰減 快速衰減
·操作電壓 8.2V-45V
·最大2.5A 驅動電流 （24V，25°C）
·簡單的 步數/方向 交互
·小電流睡眠模式
·內建3.3V參考電壓
·小封裝
·安全模式： 過流保護 熱關機 欠壓鎖定 故障指示引腳 nFUAULT
安全說明：內部關閉功能用于過流，短路，欠壓鎖定和過熱
內部引腳說明：
CAP1/CAP2 ：兩端間連0.01uF/50V電容
VCP：并聯 0.1uF /16V 陶瓷電容 和1M電阻 至VM端
VMA，VMB 連接至繞組端， 兩端必須是同樣的端電壓， 連接一個0.1uf的高頻濾波電容，和一個大容量電容
V3P3OUT: 連接一個 0.47uF/6,3V陶瓷電容 用來做VREF的支撐電壓。
AVREF/BVREF：AB橋的電流控制端，連接至同一參考電壓，可以連接至V3P3OUT引腳
DECAY：衰減控制 低電平：低衰減模式 高電平：高速衰減模式 懸空（open） 混合衰減模式 【引腳內置上下拉】
DIR：方向控制： 【內置下拉】

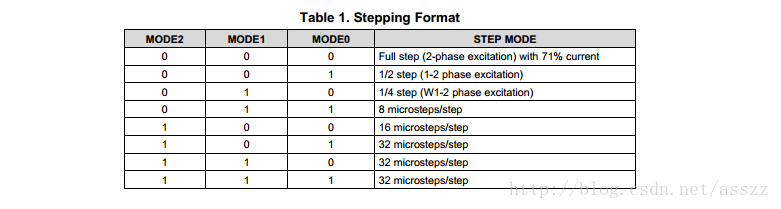

MODE0/1/2：細分設置 【內置下拉】
nENBL：邏輯高電平去禁止驅動輸出，邏輯低電平使能 【內置下拉】
nRESRT: 低電平有效,復位輸入初始化驅動器邏輯并, 禁用H橋輸出【內置下拉】
nSLEEP: 邏輯高使能器件，邏輯低電平進入低功耗睡眠模式【內置下拉】
STEP :上升沿導致驅動器移動一步【內置下拉】
nFAULT：錯誤會導致 引腳低電平（過熱過流）
nHOME： 處于 初始位置時 引腳置低
AOUT1/2: 連接至步進電機繞組A 正向電流由1流向2
BOUT1/2：連接至步進電機繞組B 正向電流由1流向2
ISENA/B：連接到電橋A/B的電流檢測電阻。
相管參數： Step Frequency Max= 250Ｍ 最佳溫度 ２５°Ｃ
電流檢測�。簲夭娏鞯脑O置是由流經檢測電阻的電壓的五倍去和參考電壓做對比
Ｉｃｈｏｐ＝ＶｘＲＥＦ／（５＊Ｒｉｓｅｎｓｅ）
例�。桑剑�.５／（０.２５＊５）＝２Ａ ２.５Ｖ的參考電壓 ０.２５的歐姆的電流檢測電阻
使用范例：
|
