基于高通（Qualcomm）QCC3003+ams AS3418的ANC主動式抗噪藍牙耳機解決方案。
耳機抗（降）噪有兩種方式。第一種為被動式抗噪，通過耳機的材質及音腔結構來達到抗噪需求。被動式抗噪無法處理低頻的噪音，如汽車、飛機的引擎聲，風扇轉動的馬達噪聲，或者地鐵列車在軌道上行駛的噪聲。當人們佩戴耳機的時候該被動式抗噪方式會把外界的聲音“完全”隔絕，包括同行朋友呼喚你的聲音以及在路上行走時汽車逐漸靠近的引擎聲，因此佩戴被動式抗噪耳機容易發生危險。
第二種為主動式抗噪（Active Noise Cancelling ANC），其原理是利用耳機內專用的抗噪麥克風來拾取環境噪音源，再通過芯片內建的DSP運算處理產生反向的聲音信號來跟環境噪音互相抵消達到主動抗噪的功能。主動抗噪的最大優點是對于低頻噪音具有極佳的處理性能，另外DSP fine tune后還可以產生一個使用場景叫talk-through mode，即不需要把整副耳機拿下來就可以聽到外界的聲音，完全克服了被動式抗噪的缺點。DSP主動抗噪的處理方式又可分為類比式的處理和數位式的處理兩種。

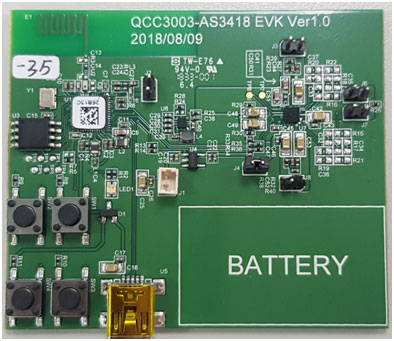

圖示1-基于Qualcomm藍牙+amsANC主動式抗噪藍牙耳機解決方案的展示板圖
由基于Qualcomm的ANC主動式抗噪藍牙耳機所使用的是類比式的處理方式，抗噪麥克風需經過一連串的RLC組合而成的ANC filter來達到抗噪功能，若ANC的low pass filter需求極為強烈，則所需的RLC串會更為復雜，所需的layout空間也會越大。QCC3003是一顆支持BT5.0 entry level的flash type立體聲藍牙耳機chipset，QFN包裝有利于layout的簡化，藍牙硬件部分的design凝聚了FAE們的豐富經驗，軟件部分通過QCC3003的I2C來控制AS3418 ANC的on&off，大大地減輕了客戶欲應用此方案可能產生的資源消耗。用戶只需要來fine tune QCC3003的one MIC cVc，因?yàn)槊恐欢鷻C(jī)具有不同的聲學結構，不同的MIC位置需要做的fine tune來達成該耳機最優化的echo cancel跟noise reduction表現。
綜合以上主動式抗噪優勢，藍牙無線通訊的便利讓用戶完全擺脫有線的“糾纏”，再加上cVc的fine tune優化讓用戶享受高品質的通話享受，使本方案成為一個不僅實用、低價又能做出差異化的藍牙耳機方案。

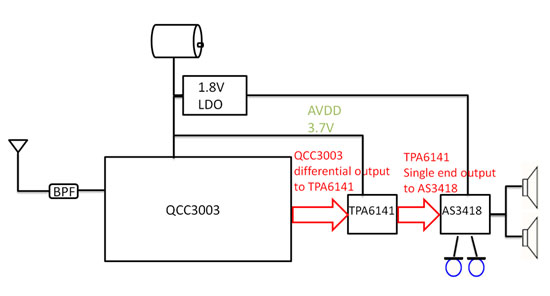

圖示2-大聯大詮鼎推出基于Qualcomm藍牙+amsANC主動式抗噪藍牙耳機解決方案的方案塊圖
核心技術優勢
• Dual mode BT5.0
• 優異的RF性能：9dBm（typ）transmit power and-92.0 dBm（typ）π/4 DQPSK receiver sensitivity
• 支持OTA更新firmware
• 支持Wideband speech通話
• 支持藍牙HID remote camera control
方案規格
• 支持1 mic cVc noise reduction and echo cancellation
• 支持feed-forward主動抗噪
• 支持AAC audio codecs
• 支持可設定化的EQ |
