無刷減速電機如今已被各個行業應用的廣泛，有些用戶在咨詢電機選型時會比較注重極對數，根據不同的應用，不同的性能要求，用戶可以自行計算選擇，但選擇前必須明確極對數的意義。
下面小編介紹一個客戶案例，客戶要求電機外徑57mm，性能要求明確，特別要求是電機要6對極即15槽，經工程師評估后推薦4對極的無刷減速電機BLDC57+G。

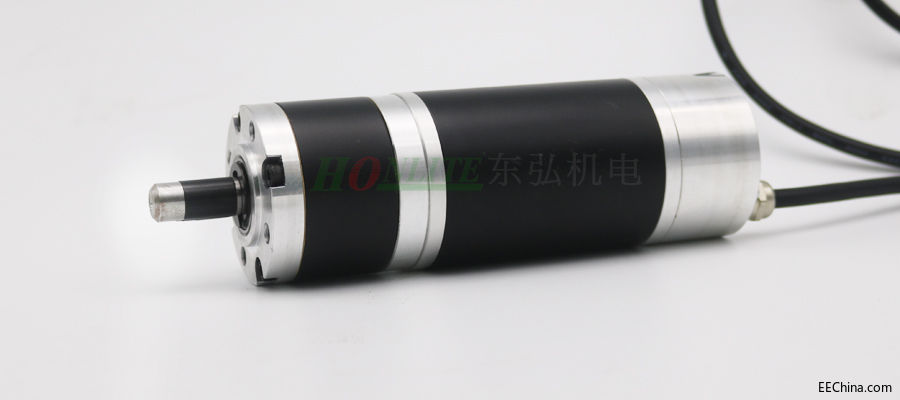

我們根據BLDC57+G無刷減速電機為例：
電機額定功率50W,電壓24V，極對數為4P，定子外徑57mm,內徑27mm，定子鐵心長度60mm，電樞計算長度為61mm,電樞繞組形式與定子的槽配合，電機采用直流電機加減速機構成，外形精美，后置編碼器，外置驅動。
1. 繞組排布，無刷減速電機BLDC57+G的繞組是雙層疊繞組，定子Y接 ，采用了雙層短距分布繞組可以避免電機的繞組產生環流并可以削弱電動勢諧波。定子繞組采用Y接 則可以大大減小電機的雜散損耗，使定子電流中不含3次和3次倍數的諧波，電子電流中亦不含偶次諧波。
2. 定子槽數的選擇
當無刷減速電機固定時，槽數的多少決定繞線匝數的數量，加工制造商的難度，鐵心飽和的程度以及對轉矩的影響，槽數越多，可以降低氣隙磁阻的不均與程度，減小由此產生的轉矩脈動。由于電機槽引起磁路不均與而產生的轉矩稱為齒槽轉矩，工程上一般采用定子斜槽一個齒距方法來消除。
我們根據用戶的要求推薦更合適的電機，提出更合適用戶的方案。 |
