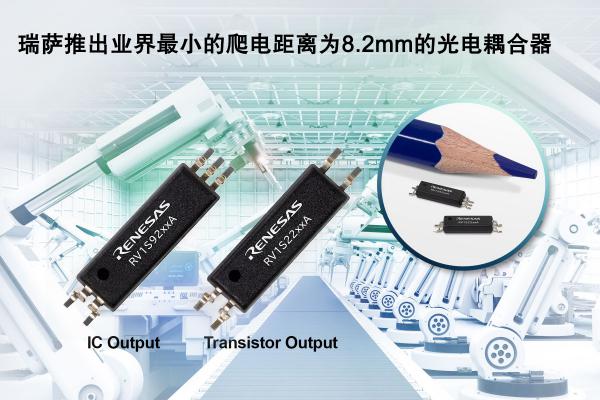

RV1S92xxA和RV1S22xxA 8.2mm爬電式光電耦合器最大可縮減35%PCB占板面積
全球領先的半導體解決方案供應商瑞薩電子株式會社（TSE：6723）今日宣布推出五款全新8.2mm爬電式光電耦合器，是業界尺寸最小的用于工業自動化與太陽能逆變器的隔離設備。RV1S92xxA和RV1S22xxA光電耦合器的封裝寬度僅為2.5mm，與其他品牌產品相比，可將PCB占板面積減少35％，從而幫助設計師縮小設備尺寸、增加機械臂軸并提高車間生產率。該產品還可滿足受限空間內安裝多個更小型太陽能設備的零能耗建筑的需求。RV1S92xxA與RV1S22xxA光電耦合器非常適用于直流-交流電源逆變器、交流伺服電機、可編程邏輯控制器（PLC）、機械臂、太陽能逆變器以及電池存儲和充電系統。
RV1S9260A 15 Mbps通信耦合器和RV1S9213A智能電源模塊（IPM）驅動器是首批采用0.65mm引腳間距（僅為傳統封裝的一半）的微型LSSO5封裝的光電耦合器。該光電耦合器封裝高度為2.1mm，可直接安裝在PCB背面，從而為頂部安裝的組件騰出了寶貴空間，三次紅外回流焊可提供最大靈活性。RV1S92xxA光電耦合器的電氣隔離和高CMR噪聲抑制（50 kV/µs）可在傳輸高速信號時保護低壓微控制器及I/O設備免受高壓電路的影響。
RV1S2281A和RV1S2211A為直流輸入和低直流輸入晶體管輸出光電耦合器，RV1S2285A為交流輸入晶體管輸出光電耦合器。RV1S22xxA產品提供8.2mm的爬電距離、2.5mm的封裝寬度，和2.1mm的封裝高度，均采用LSSOP封裝，引腳間距為1.30mm。五款光電耦合器均提供5000 Vrms的增強隔離和高溫操作，以承受惡劣的工作環境。RV1S92xxA和RV1S22xxA光電耦合器支持具備增強絕緣的200V和400V系統，以滿足工業安全標準。五款器件均符合針對電機驅動設備的UL61800-5-1嚴格標準，以及針對PLC等控制設備的UL61010-2-201標準。
瑞薩電子工業模擬與電源事業部副總裁Philip Chesley表示：“RV1S92xxA和RV1S22xxA光電耦合器為設計人員提供了多種功能和布局靈活性，可顯著縮小設備尺寸并最大化利用工廠空間。我們的隔離設備還滿足UL61800-5-1和UL61010-2-201標準的嚴格安全要求，使制造商能夠為其智能工廠設計新一代高壓系統。”
供貨信息
RV1S92xxA和RV1S22xxA光電耦合器現可從瑞薩電子全球分銷商處購買。產品、功能及價格請參考下表。
|
產品
|
功能
|
價格（1,000片）
|
|
RV1S9260A
|
15 Mbps通信耦合器
|
0.64美元
|
|
RV1S9213A
|
智能電源模塊（IPM）驅動程序
|
0.53美元
|
|
RV1S2281A
|
直流輸入，晶體管輸出
|
0.17美元
|
|
RV1S2211A
|
低直流輸入電流，晶體管輸出
|
0.17美元
|
|
RV1S2285A
|
交流輸入，晶體管輸出
|
0.40美元
|
|
