本設計是基于XL1509的小功率DCDC降壓模塊，版主已經打板驗證基本功能，適合廣大學生以及比賽機器人使用沒主要特點如下:

• 4.5V到40V寬電壓輸入(使用時請保持余量)；
• 輸出1.23V到37V可調節；
• 最大150KHZ的開關頻率；
• 最大輸出電流2A(輸出5V時候，請保持余量)；

以上為芯片自身特性，下面是版主加入的一些功能及資源的附加內容:

• 加入了一級RCD緩沖，用于開機緩啟動；

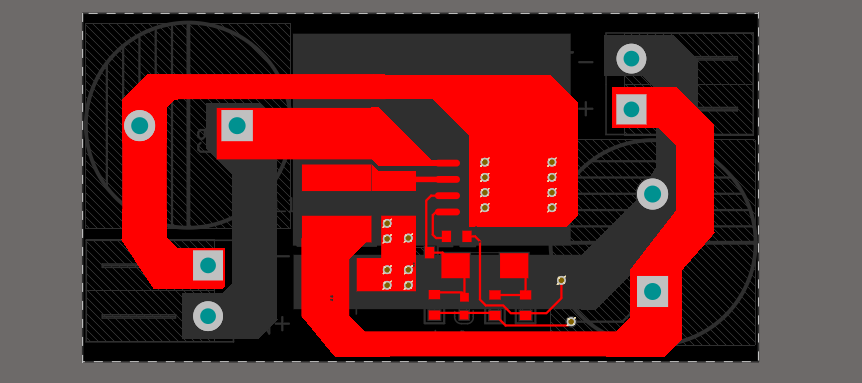

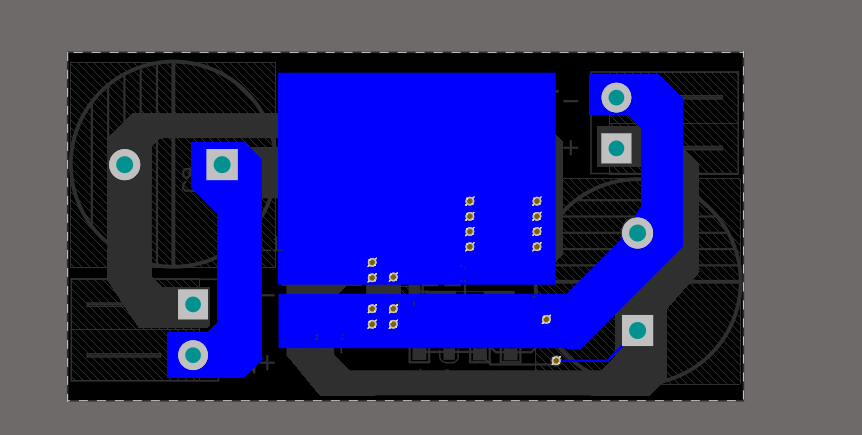

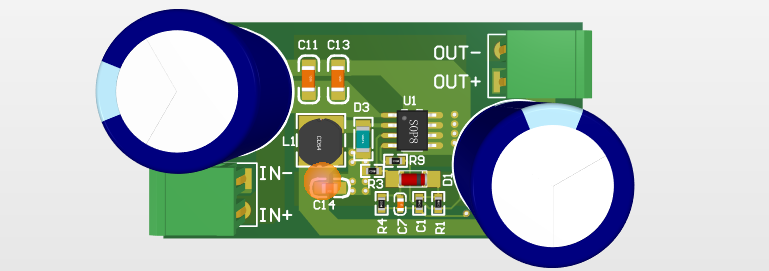

• 做成了小尺寸的模塊；
• 附帶數據手冊;
• 集成了封裝庫和原理圖庫，方便直接使用;
• 附帶一份DCDC布局指南；
• 已經打板焊接測試，輸出正常，緩啟動約50MS(和選取元器件參數有關)；
