3.7V鋰電池供電依然是現階段便攜式音箱主流方式。在有限的電池電壓前提下為了把輸出功率做大，功放芯片內置升壓模塊把升壓值再提高。此時，要考慮到效率問題，理論上升壓越高，壓差越大，效率越低。CS83785是一款內置升壓音頻功放IC，3.7V鋰電池供電內置升壓到8.5V，能提供2×10W持續功率輸出。效率最高達85%，這就保證了輸出功率恒定以及整機溫升在正常范圍之內，以及鋰電池的續航時間。CS83785另一個亮點是可以支持外接12V電源直供，此時能提供2×18W輸出功率。還有其他豐富的功能以及性能：兩種防破音可選、擴頻模式、過流保護、短路保護、過熱保護等。采用簡潔的EQA28封裝設計生產也非常方便。
深圳市永阜康科技有限公司總結市場痛點，CS83785針對廣場舞音箱、智能音箱、便攜式藍牙音響等產品提升音質體驗的迫切要求，提供單節鋰電供電立體聲10W的極限功率輸出，該型號具備極其廣泛的應用前景。
CS83785應用特性
內置BOOST模塊R類結構
輸出功率
PO at 10% THD+N, Vbat = 3.7V
RL = 4 Ω+47uH 2 x 10W(D MODE NCN OFF）
PO at 1% THD+N, Vbat = 3.7V
RL = 4 Ω+47uH 2 x 8W(D MODE NCN OFF）
工作電壓范圍：3.0V到5.5V
內置兩種防破音模式
BOOST升壓至8.5V
86%的效率@PO=2X5W
電流限制功能，可以適應各種鋰電

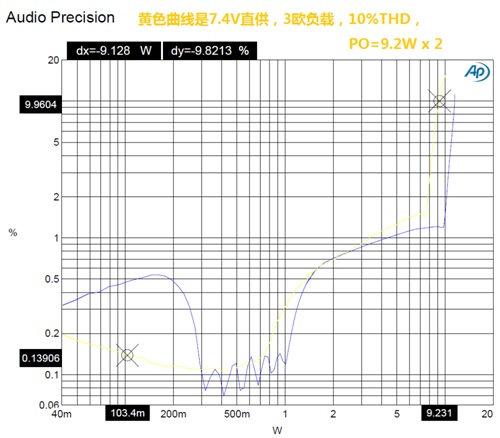

1. CS83785 3.7V供電對比普通音頻功放7.4V直供輸出功率，實測CS83785功率大2W以上:

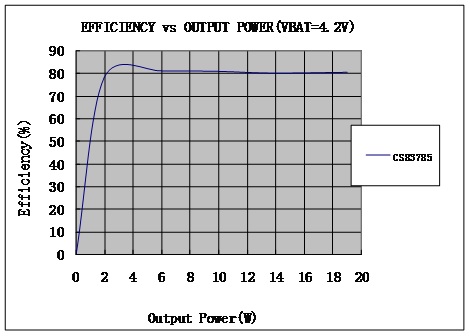

2. CS83785整機效率測試，實測80%以上:
3. CS83785腳位圖

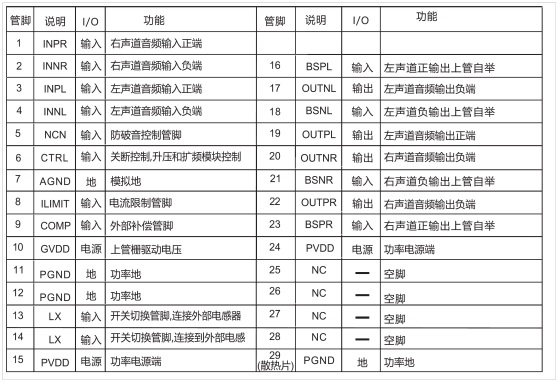

4. CS83785管腳說明
5.CS83785 DEMO原理圖

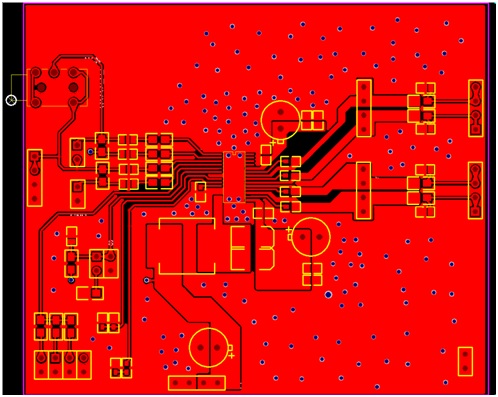

6. CS83785 DEMO板PCB頂層設計圖

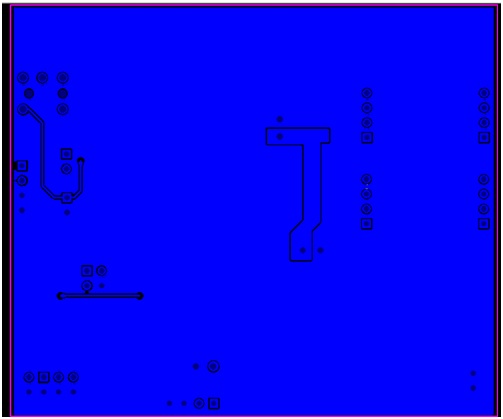

7. CS83785 DEMO板PCB底層設計圖

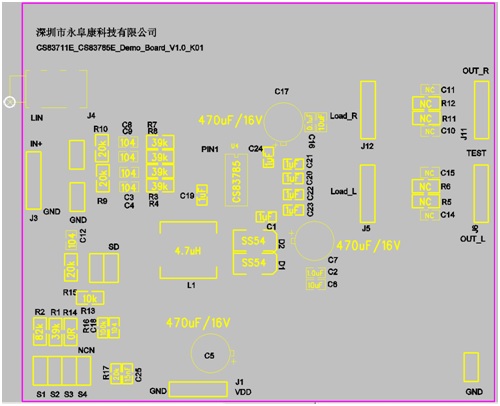

8. CS83785 DEMO板貼片圖

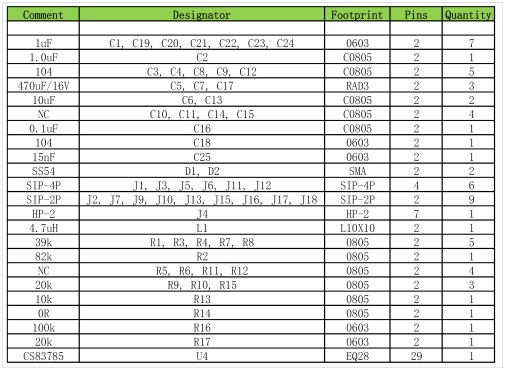

9. CS83785 DEMO板物料清單

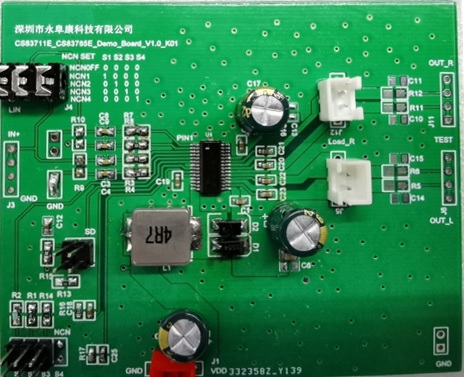

10. CS83785 DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://m.szdfyl.cn/news_show_164213.htm |
