| 隨著開關電源技術的不斷發展，低電壓大電流降低功耗已成為電源工程師的難題，開關電源的損耗主要由功率開關管損耗、高頻變壓器損耗、輸出端整流管損耗三部分組成，開關電源同步整流芯片有利于降低電路的整體功率消耗，以滿足六級能效的需求。
開關電源同步整流芯片工作原理：同步整流是采用通態電阻極低的專用功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術，它能有效提高變換器的轉換效率，并且不存在由肖特基勢壘電壓而造成的死區電壓，并可利用其二次側的優勢改善電源指標。

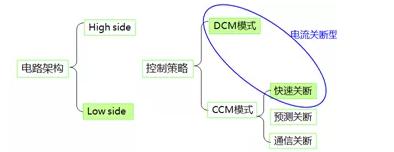

同步整流從拓撲架構角度可分為High side和Low side兩大類，但從控制策略角度來看，同步整流可分為DCM模式和CCM模式，而CCM模式又以預測關斷和快速關斷為主導，那么他們之間又有什么優缺點呢。

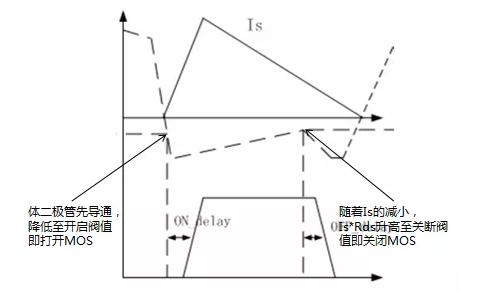

同步整流DCM模式
優點：算法簡單可靠，外圍精簡。
缺點：控制算法與MOSFET通態電阻相關；SR須與原邊芯片配合，僅能工作在不連續導電模式。
CCM模式--預測關斷

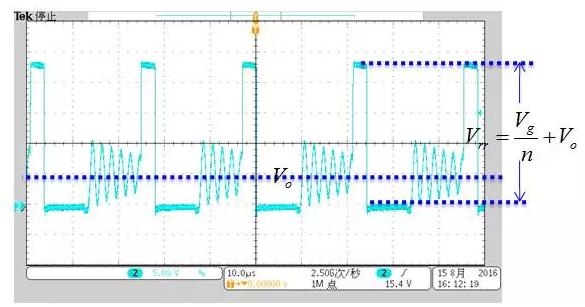

由SR開關波形撲捉Vg/n、Vo、T1信息，根據負秒平衡原理，估算SR關斷點：
優點：控制算法與MOSFET通態電阻無關，應用靈活；SR深度導通，轉換效率高。
缺點：需采用電阻及積分電容提取相關信息，外圍復雜、誤差大；伏秒不平衡工況下(模式切換)有技術風險。

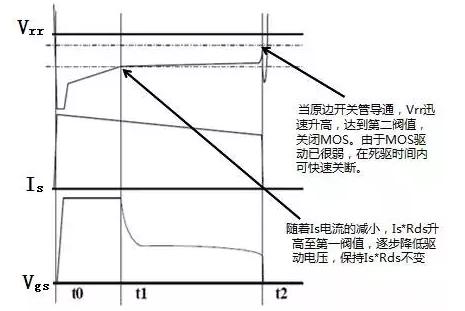

CCM模式--快速關斷
優點：算法簡單可靠，外圍精簡。
缺點：控制算法與MOSFET通態電阻相關；SR在t1~t2區間非深度導通，轉換效率有所降低。
通過以上幾種模式我們看出，同步整流控制器無論是那種模式都是具有算法簡單可靠，外圍精簡等優點. |
