| 鉛酸電池充電器充電曲線圖 |
|
|
| 文章來源：永阜康科技 更新時間：2020/8/10 9:46:00 |
在線咨詢： |
| |

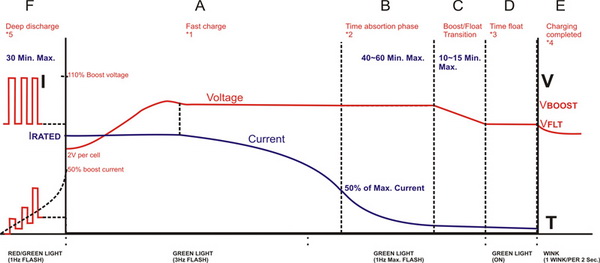

鉛酸電池充電器微處理器系列充電曲線圖(干式電池)

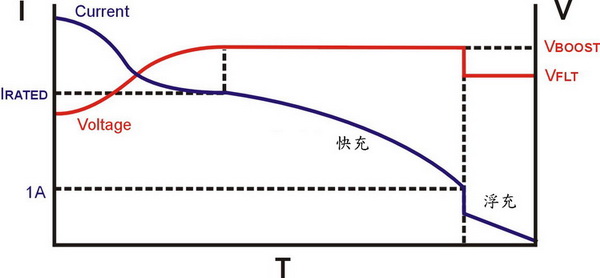

鉛酸電池充電器微處理器系列充電曲線圖(濕式電池)
-
最大快充時間 ≧ 12 小時, 跳到區段D
-
充電電流 ≦ 0A, 繼電器開路, 接著跳到區段D
-
最大浮充時間 ≧ 40 分 繼電器開路
-
如果電池電壓低于 2.1V per cell, 重新充電
-
如果深度放電超過 30 分, 繼電器開路且紅色LED燈亮
-
區段 A, B, C P.W.M 控制
如果充電電流在任何一個區段歸零, 跳到區段E
備注:
紅色 LED 顯示
*1 未接上電池--> 紅燈閃 (2Hz)
*2 OTP/OVP --> 紅燈亮
請注意:
曲線圖上所有時間數據約20% 誤差值
|
| |
|
|
|
|
|
| |
| |
| |
 |
