隨著電控系統中對控制回路安全性要求提高，控制回路的工作電壓是越來越趨于直流低壓化。由此，控制回路內各種使用直流電源的傳感器、中小微型直流繼電器等電器裝置是日益增多。也正因如此，電控系統內不同品牌的開關電源也相應地多了起來。因牽扯到整個或大部分控制回路的正常運行與否，所以我們十分有必要了解一些開關電源的知識。
首先來了解一下電控系統中常見的開關電源類型。
根據開關電源二次繞組同一次繞組同、異名端對應關系的不同，開關電源可大致分為反激式和自激式兩大類。由于反激式開關電源具有線路結構形式相對固定；穩定可靠性良好；價格便宜等優點，而多見于當下電控系統中（補充：部分電控系統內所使用的一體式開關電源模塊，有相當部分也為反激式開關電源線路。圖示便是兩種常見的反激式開關電源）。
但由于反激式開關電源的工作原理所限，其輸出容量多在十幾伏安至幾百伏安間，實際當中很少有超過1千伏安的產品。有興趣的同行，可看一下周圍環境開關電源，如果發現其使用的集成電路型號為UC3842／43／44／45，則為典型的反激式開關電源形式（有關這方面的知識，留待日后專門講述）。
順便說一下，變頻器、伺服控制器等各類電子工控裝置內的開關電源線路，也大多為反激式。
其次，我們來看一下有關開關電源輸入、輸出電壓的事項。因部分開關電源生產廠家的在面對國內市場的同時，還兼顧歐美日市場，故其一臺開關電源同時有AC110V和AC220V兩種輸入電壓等級。此類開關電源，多會通過線路板上所設的一支選擇切換開關，用以完成電壓等級選擇（如圖二示）。正因如此，我們?cè)诎惭b使用前，必須要核對開關電源輸入電壓等級開關是否同實際輸入電壓匹配，否則極易導致開關電源發生損壞故障！
接下來，我們看一下實際工作中經常用到的直流電壓等級。結合實際情況，我們工作中經常接觸到直流電壓等級有以下四個：
一、＋5V：該路電壓通常供給電控系統中含有單片機的控制板，以及部分LED指示燈；
二、＋12V：此路電壓在工控系統當中應用較多，其供電范圍涵蓋接近開關、紅外傳感器、固態繼電器、小型電磁式繼電器等；
三、＋15V：這路電壓通常供給各位檢測儀表使用，不過實際當中并不太常見；
四、＋24V：此路電壓等級＋12V一樣，也是電控系統當中極為常用的。其除了＋12V所帶的各類負載外，＋24V電源還擔負各種觸摸屏、文本編輯器、觸摸工控一體機等裝置的電源供給。
通常情況下，電控系統中多采用含有＋12V同＋24V兩種輸出電壓等級的開關電源。不過需要著重指出的是，在實際使用控制過程中，往往因控制對象不同，為了防止干擾等不利因素，開關電源輸出端不同電壓等級間的“GND／COM”端，還分為共用式和獨立式兩類。在選擇使用時，我們應結合實際情況有針對性地選取使用。

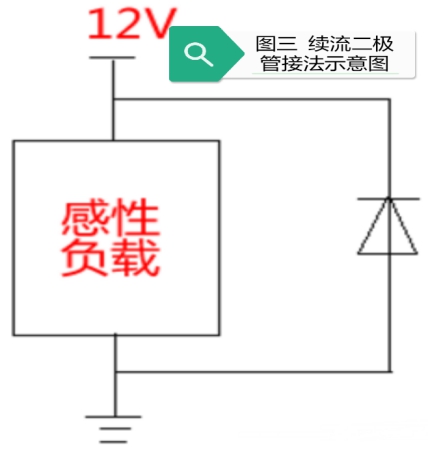

最后來說一下開關電源在實際使用過程中一個需要格外注意的事項，在驅動電磁式繼電器此類在關斷瞬間會產生極高反向電動勢的（等效為）電感負載時，我們需要在這類器件的線圈兩端反并一支二極管（通常選擇型號為1N4007），用以泄放掉反向電動勢，這支二極管被稱為：續流二極管。繼而避免開關電源因此發生損壞（原理圖見三）！
|
