XC6228系列是實現了高精度，低噪聲，高紋波抑制，低壓差和低消耗電流的高速LDO電壓調整器。本IC由基準電壓源、誤差放大器、驅動晶體管、電流限定電路、相位補償、電路浪涌電流防止電路等構成。
從CE端子輸入低電平能使IC成待機狀態。此外，在待機狀態時，能用VOUT端子-VSS端子之間的內部開關使穩定輸出用電容(CL)的充電電荷放電。此功能可以使VOUT端子迅速地返回VSS電平。
穩定輸出用電容(CL)能與陶瓷電容等低ESR電容相對應。

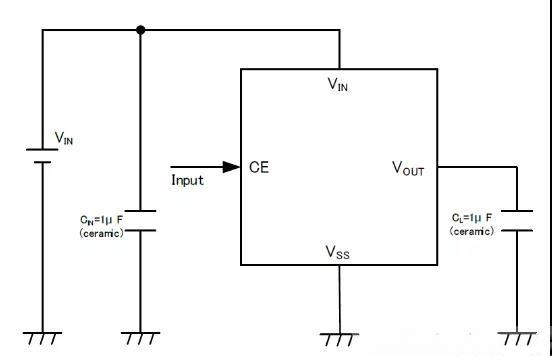

典型電路框圖
特點
|
最大輸出電流
|
300mA
|
|
輸入電壓范圍
|
1.6V ~ 5.5V
|
|
輸出電壓
|
1.2V ~ 4.0V (精度 ±2%)
0.1V increments
|
|
輸入/輸出電位差
|
200mV＠IOUT=300mA (VOUT<>/sub=3.0V)
|
|
低消耗電流
|
100μA
|
|
待機電流
|
0.1μA
|
|
高紋波去除率
|
80dB＠f=1kHz
|
|
保護電路
|
Current Limit (400mA)
|
|
支持低ESR電容器
|
CIN=1μF, CL=1μF
|
|
帶CE端子
|
高電平有效，CL高速放電
|
|
工作環境溫度
|
-40℃ ~ 85℃
|
|
環保相關
|
與EU RoHS規格對應、無鉛
|
封裝

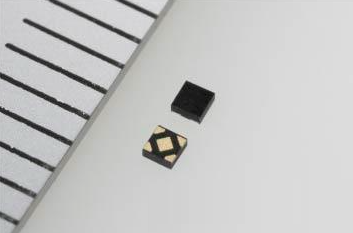

USPQ-4B04（1.0 x 1.0 x 0.6）
應用領域
●行動裝置
●無線通訊
●模塊
●手機
典型性能特征

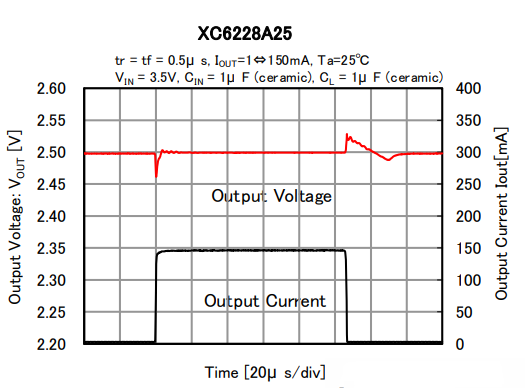

負載瞬態響應
|
