特瑞仕半導體推出一款充電用調整器IC——XC6240系列產品，支持恒壓充電，延長電池驅動時間。XC6240系列產品由達到0.8uA的超低電源電流的穩壓器組成，可用于為與CV（恒定電壓）充電兼容的可充電電池充電。
這些產品的輸出電壓在內部固定為與可充電電池的CV電壓兼容。
即使考慮到波動，也不會超過可充電電池的CV電壓，因此可以進行充電。
充電用調整器IC可對應2.3V鋰二次電池的充電電壓的電壓要求，即使考慮到偏差，也可以輸出不超過二次電池的上限充電電壓。還可將從不充電時的二次電池流到充電IC的吸收電流(sink current)抑制得很小，大大有助于延長電池驅動時間。

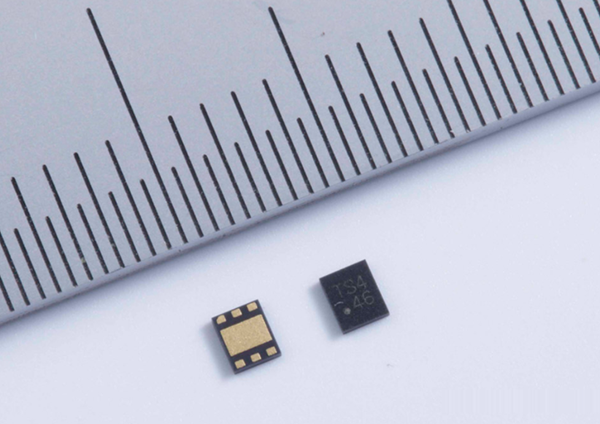

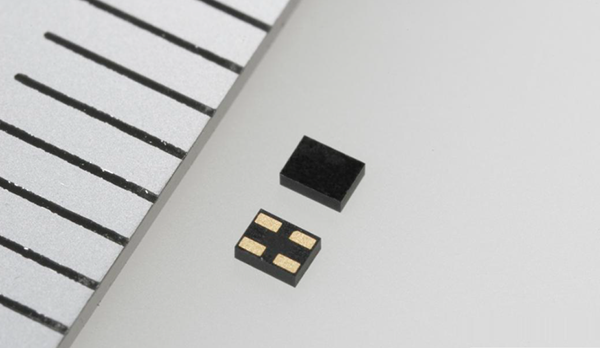

CE功能可以關閉穩壓器輸出，并使IC進入關斷狀態，在該狀態下可以大幅度降低電源電流�？捎玫姆庋b陣容包括SSOT-24，USPN-4和USP-6B06，它們非常適合諸如需要高密度安裝的移動設備或需要薄型元件的智能卡之類的應用。

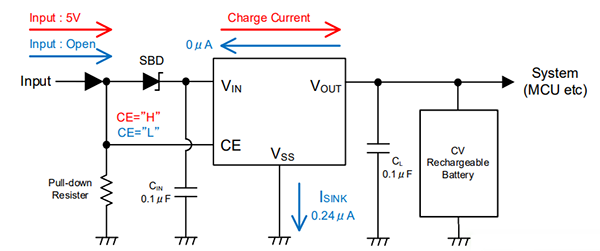

典型電路框圖

應用領域
●與CV充電兼容的可充電電池
●物聯網設備
●智能卡
特點
|
工作電壓范圍
|
1.5V ~ 6.0V
|
|
輸出電壓
|
2.63V ± 1.5%
|
|
最大輸出電流
|
150mA (300mA Limit)
|
|
輸入/輸出電勢差
|
[email protected]=100mA
|
|
低電流消耗
|
0.8μA
|
|
輸出端子灌電流
|
0.24μA
|
|
待機電流
|
0.01μA
|
|
環境溫度
|
-40℃ ~ 85℃
|
|
功能
|
Current Limit
|
|
輸出電容
|
對應陶瓷電容
|
|
封裝
|
SSOT-24 (2.00 x 2.10 x 1.10mm)
USPN-4 (0.90 x 1.20 x 0.40mm)
USP-6B06 (1.80 x 1.50 x 0.33mm)
|
|
環保相關
|
對應EU RoHS 指令、無鉛
|
SSOT-24 (2.00 x 2.10 x 1.10mm)
USPN-4 (0.90 x 1.20 x 0.40mm)
USP-6B06 (1.80 x 1.50 x 0.33mm) |
