概述
TP5000X是一款開關降壓型單節錳鋰電池/磷酸鐵鋰電池充電管理芯片。其QFN16超小型封裝，以及ESOP8的封裝與簡單的外圍電路，使得TP5000X非常適用于便攜式設備的大電流充 電管理應用。同時，TP5000X內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、輸入電源過高停機OVP功能。
TP5000X具有寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流（QFN16）、恒流充電電流都通過外部電阻調整，最大充電電流達2A。TP5000X采用頻率800kHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5000X內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。TP5000X的恒流功能(QFN16)，也可以用在2串鋰電池或4串干電池輸入，恒流驅動0.5-7W白光LED。
特性
單節4.2V錳鋰或3.6V磷酸鐵鋰電池， ESOP8封裝包含兩種電壓規格分別為4.2V與4.35V
內置功率MOSFET,開關型工作模式， 器件發熱少，外圍簡單
電源自適應
輸入電源OVP功能
可編程充電電流，0.1A--2A
可編程預充電電流，10%--100%(QFN16)
無需外接防倒灌肖特基二極管
寬工作電壓，最大達到9V
兩路LED充電狀態指示
芯片溫度保護，過流保護，欠壓保護
電池溫度保護、電池反接停機、短路保護
開關頻率800KHz，可用電感2.2uH-10uH
小于1％的充滿停機電壓控制精度
涓流、恒流、恒壓三段充電，保護電池
采用QFN16 4mm*4mm / 8引腳ESOP封裝
絕對最大額定值
輸入電源電壓（VIN）：12V
BAT：-4.2V～9V
BAT 短路持續時間：連續
最大結溫：145℃
工作環境溫度范圍：-40℃～85℃
貯存溫度范圍：-65℃～125℃
引腳溫度（焊接時間 10 秒）：260℃
應用
便攜式設備、各種充電器
智能手機、PDA、移動蜂窩電話
MP4、MP5 播放器、平板電腦
礦燈
電動工具
白光 LED 驅動（QFN16）

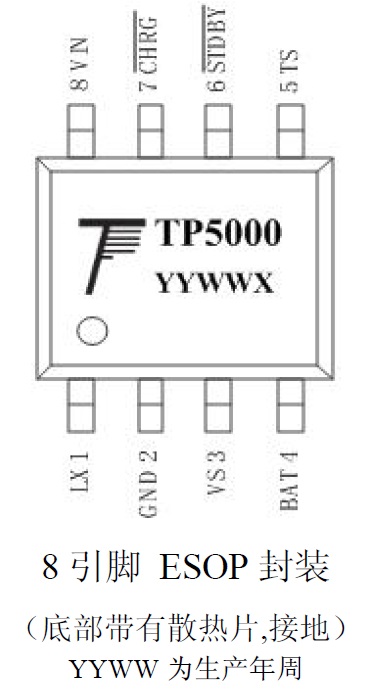

管腳排列（ESOP-8)

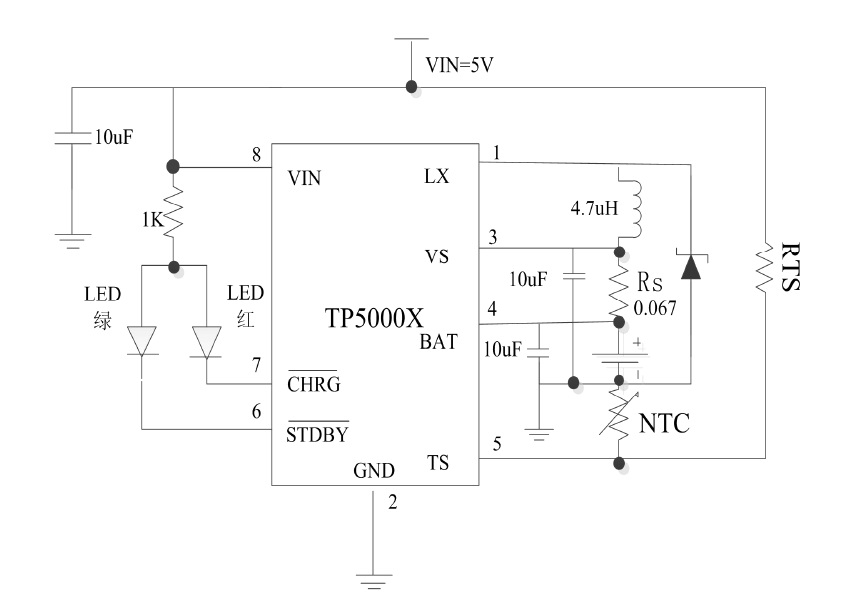

典型應用原理圖
|
