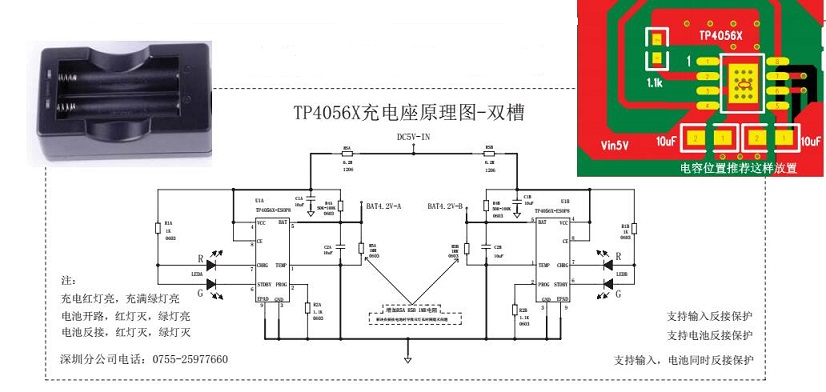

| TP4056X-各1A充電座原理圖 |
|
|
| 文章來源：永阜康科技 更新時間：2021/2/27 13:48:00 |
在線咨詢： |
| |
應用注意事項：
1.圖中所有的電容，在畫板的時候必須放置相對應的引腳最近處并集中接芯片地,濾除Vcc、BAT 端口在突然上電狀態下的電壓毛刺；
2.IC芯片底部散熱片（EPAD）需接地，并通過多個通孔(3*3/4*3)與背部銅皮相連，背部銅皮應做到設計最大面積來給予散熱;
|
| |
|
|
|
|
|
| |
| |
| |
 |
您可能對以下產品感興趣 |
 |
|
 |
| 產品型號 |
功能介紹 |
兼容型號 |
封裝形式 |
工作電壓 |
備注 |
| CS5054 |
CS5054S是面向空間受限的便攜應用的高度,集成鋰離子和鋰聚合物線性充電器器件。該器件由USB端口或交流適配器供電。帶輸入過壓保 護的高輸入電壓范圍支持低成本、非穩壓適配器。支持最小10mA恒流,涓流2mA充電;截止電流1mA,可以設置小電流充電。 |
TP4054 |
SOT23-5 |
4.5V-6.6V |
耐壓28V,零電池泄露電流,500mA單節鋰離子和鋰聚合物電池線性充電電路 |
| CS4056 |
CS4056E是面向空間受限的便攜應用的高度,集成鋰離子和鋰聚合 物 線性充電器件。該器件由USB端口或交流適配器供電。帶輸入過壓保護的高輸入電壓范圍支持低成本、非穩壓適配器。 |
TP4056 |
ESOP-8 |
4.5V-6.6V |
耐壓28V,低電池泄露電流,1.4A單節鋰離子和鋰聚合物電池線性充電電路 |
|
| |
|
| |
|
|
