描述
單端輸入指信號有一個參考端和一個信號端構成，參考端一般為地端，差分是將單端信號進行差分變換，輸出兩個信號，一個和原信號同相，一個和原信號反相。差分信號有較強的抗共模干擾能力，適合較長距離傳輸，單端信號則沒有這個功能。信號傳輸到接收端后，可以再將差分信號轉變為單端信號。很多情況下需要將單端信號轉為差分信號，這就要求有一種可以將單端信號轉換為差分信號的電路，即單端-差分轉換器。
單端轉差分信號電路詳解

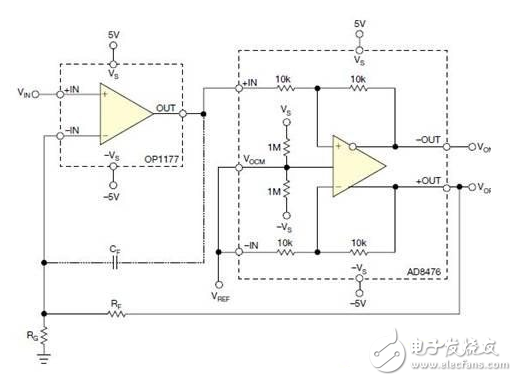

上圖中電路是一種雙放大器反饋結構，其中運放決定了電路的精度以及噪聲性能，而差分放大器則扮演了單端-差分轉換功能。這個反饋結構抑制了AD8476的誤差，包括噪聲、失真、偏移、漂移，它用運放的大開環增益替代了AD8476內部的運放反饋回路。本質上，這個結構是采用運放針對輸入端的開環增益，衰減了AD8476的誤差。
圖中的外接電阻RF和RG設定單端-差分放大器的增益，即
將RF短路，RG開路，可以設定為最低增益2。
與任何反饋連接相同，必須非常注意確保系統的穩定。OP1177與AD8476的級聯構成了一個組合式差分輸出運放，其開環增益是OP1177開環增益與AD8476閉環增益的乘積。因此，AD8476的閉環帶寬為OP1177的開環增益加了一極。為確保穩定性，AD8476的帶寬應高于OP1177的單位增益頻率。當電路的閉環增益大于2時，這個要求可以放松，因為電阻反饋
網絡可有效地將OP1177的單位增益頻率降低RG/（RG+RF）。AD8476的帶寬為5MHz，而OP1177的單位增益頻率為1MHz，因此電路在任何增益下都不會有穩定性問題。
當使用單位增益頻率遠大于差分放大器帶寬的運放時，可以插用一個帶寬限制電容CF，如圖所示。電容CF與反饋電阻RF構成一個積分器，整個電路的帶寬則為：
帶寬方程1/2系數的原因是：電路的輸出是按單端反饋，而不是差分式。因此，電路的反饋系數與帶寬都要減半。
如果這個減少的帶寬小于差分放大器的閉環帶寬，則電路就會穩定。這種帶寬限制技巧也可以將RG開路，從而獲得2的增益。 |
