　　但是LC分頻器處理的是功放輸出的大功率信號，體積大，成本高，調試困難，還會帶來接入功率損耗，引起功放的阻尼特性變化。

　　使用NE5532構成的電子二分頻前級電路，可以把高音信號，用小功率功放放大，而低音用較大功率的功放放大，各司其職互不干擾。體積小成本低，分頻點準確，分頻曲線理想，制作和調試容易。

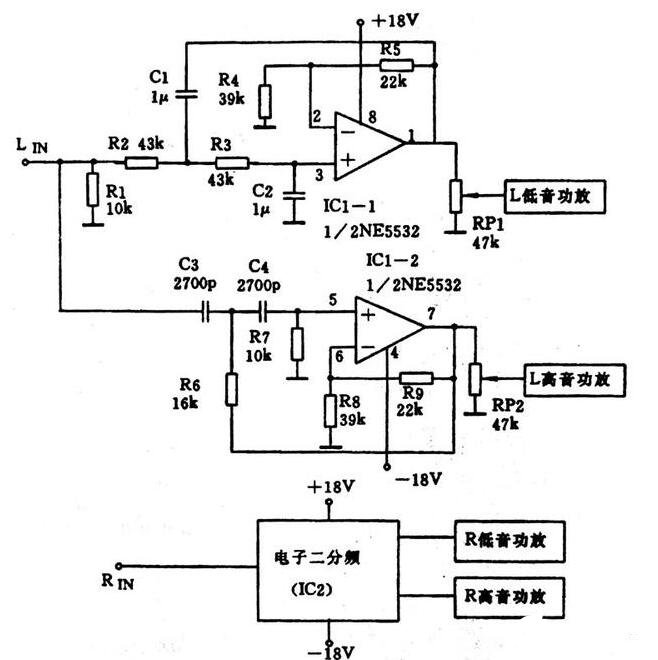

　　如下圖所示，是具體電路圖。

　　每個聲道用一塊NE5532。

　　其中IC1-1是低通濾波器（LPF）對應輸出低音喇叭的信號。

　　其中IC1-2是高通濾波器（HPF）對應輸出高音喇叭的信號。

　　分頻點是3.7KHz，電壓增益1.6倍（3.9dB），品質因素0.7，電路輸入阻抗10KΩ，輸出阻抗小于1KΩ。

　　電位器RP1、RP2分別用于調節送往后級功放的輸入電平，便于根據音箱的等響度曲線來適當配比高低音的輸出比例。
