降壓轉換器

圖1是降壓轉換器的基本電路。當開關元件Q1導通時，電流從Vin流過線圈L并對輸出平滑電容器Co充電，輸出電流Io被提供給Vin。此時流入線圈L的電流產生磁場，電能轉化為磁能并蓄積儲存。當開關元件 Q1 關斷時，續流二極管 D 導通，L 中存儲的能量然后釋放到輸出側。

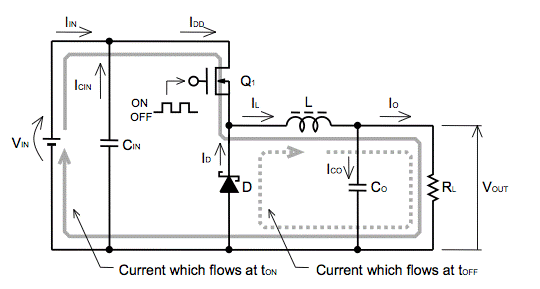

圖1 基本降壓轉換器電路

輸入電容的計算

輸入電容的額定電壓必須高于  輸入電壓。此外，電容器的額定紋波電流必須高于 IC 的  輸入紋波電流。盡管輸入電流的平均值與變壓比成比例地變小，但瞬間等于輸出電流的相同電流流過降壓轉換器，如圖 2 中的 IDD 所示。

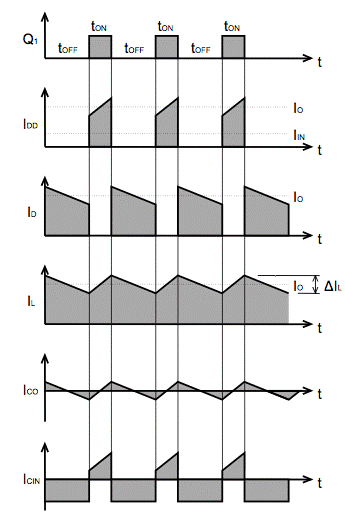

 圖2 各部分電流波形

這將由輸入電容器平均，但正如圖 2 中的 ICIN 清楚顯示的那樣，流入輸入電容器的交流紋波電流高于輸出的 ICO。ICIN 的有效值可以通過以下公式計算：
