伴隨著我國經濟的發展，近年來顏值經濟一直升溫，普通的美容護膚產品已經不能夠滿足消費者對美容護膚的需求，因此比普通護膚品見效更快、比醫美保養，價格更低的家用美容儀逐漸受到消費者青睞，特別是從2018年，直播興起，讓更多的消費者了解到美容儀產品，整個美容儀市場開始了飛速的成長。其中1000元以上的高端美容儀的占比接近50%，也說明了人們對美容儀的效果以及質量有更高的追求。

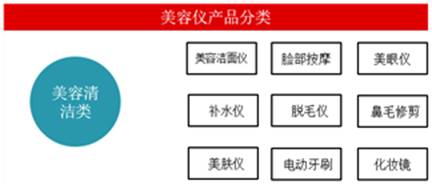

美容儀產品中，大多數的產品都是針對人臉面部的美容，功能比較多樣，主要集中在清潔和抗衰老兩方面。美容儀大致分為五種：利用電動馬達,達到高頻振動效果的振動類、使用不同長短的波段光線療愈肌膚的光學類、通過控制溫度塑造線條的射頻熱能類、采用微電流技術緊致肌膚的電流類以及通過水蒸氣滲透達到美容效果的熏蒸類。如圖一所示。
圖一

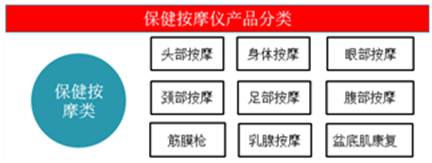

另外一類就是保健按摩類，隨著大健康時代的到來，大家對健康的要求越來越高，對按摩器具的需求也日益提高。在消費升級的大背景下，市場上逐漸出現了針對頭部、眼部、頸部等多個細分領域的按摩儀，從頭到腳都有許多保健按摩產品。如圖二所示。
圖二
不同種類的便攜式美容儀和保健按摩產品，都有共同的需求，就是低功耗和小體積，從而保證美容儀的體積和使用時間。
下面讓我們從TI低功耗產品出發，介紹在美容儀和保健按摩儀上使用的明星產品。
1.鋰電池充電芯片。
大多數產品都是USB 5V電壓進來給鋰電池充電，因?yàn)槊廊輧x是直接接觸人臉，插電使用的話會有風險，不希望客戶一邊充電一邊使用，所以一般不會選擇帶有路徑管理的充電芯片。 BQ25170和BQ25302是TI新一代的極簡單節鋰電充電芯片，只需要配置外圍的6顆電阻電容就可以實現充電功能。BQ25170，這是一顆800mA的單節鋰電線性充電芯片，最高支持30V的耐壓，0.35uA的靜態電流，它有一個特點是支持輸出充電電壓可調節，調整輸出腳的一顆電阻就可以實現3.5V-4.4V的充電電壓。支持低壓的磷酸鐵鋰電池的同時也支持4.4V的高壓鋰電池。如果需要更大的電流，開關型鋰電充電芯片BQ25302可以支持2A的充電電流，充電電壓也支持電阻調節，靜態電流低至3.5uA，比老一代的充電芯片降低了至少5-10倍。
功率比較大的美容儀產品，一般采用2節電池串聯，可以采用5V升壓充電芯片BQ25886，支持2節2A升壓充電，不用使用專門的適配器，用普通的5V適配器就可以，節省成本.

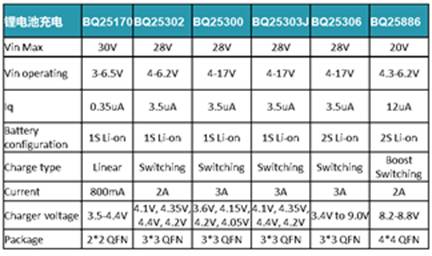

圖三是詳細的參數：
圖三
2.升壓芯片
主要推薦TPS61099跟TPS61322系列。其中TPS61099的靜態電流可以低至0.8uA，支持0.7V的超低壓輸入。另外一顆TPS61322X系列是固定輸出，電流也比TPS61099稍微大一點，對功耗不是特別嚴苛的可以選擇這顆6uA的升壓芯片。這2顆升壓芯片都支持輕載高效，1mA的負載效率都在90%以上。如需更大的電流請看圖四推薦。

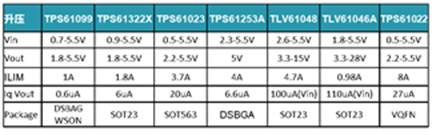

圖四是詳細的參數：
圖四
3. 降壓芯片
TPS62840 是一款高效降壓轉換器，具有典型值為 60nA 的超低工作靜態電流。TPS62840可 在 100% 模式下實現僅 120nA 的 IQ，因此可在放電末 期進一步延長電池壽命。TPS6274X系列具有360nA的低靜態電流，300mA 或者 400mA的輸出電流。如果對體積有要求，可以考慮TPS82740電源模塊，集成電感，2.3 x 2.9 mm的封裝可以節省PCB layout面積。

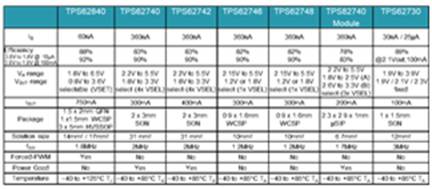

圖五是詳細的參數：
圖五
4. 線性穩壓器

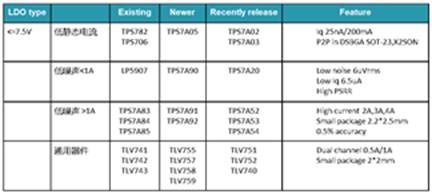

美容儀和保健按摩儀上的線性穩壓器分4個類型：超低靜態電流的，低噪聲電流小于1A的，低噪聲電流大于1A的和通用LDO。下面的表格從時間上區分了不同類型的LDO,左邊的是早期一點的LDO,中間的是最近幾年推出的LDO，右邊的是2021年左右推出的LDO,可以根據不同的需求選擇LDO。
圖六是詳細的料號：
圖六
5.馬達驅動
DRV8210是TI去年新出的馬達驅動，WSON封裝跟經典的DRV8837管腳兼容，另外還單獨做了SOT563小封裝，最大支持1.76A的電流，這顆馬達驅動也是外圍非常簡單，只需要配置幾顆濾波電容就可以了。另外如果電流不夠可以選擇管腳兼容的DRV8212支持4A的電流。

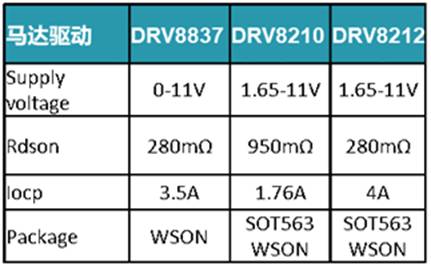

圖七是詳細的參數：
|
