電子電路故障排查一般可以通過輸入到輸入順序檢測，也可以從輸出到輸入的反向方法檢測。不管從哪一方向開始，電子電路故障檢測一般可以通過下面八種方法判斷。
方法一：直接觀察
電路發生故障時，通常情況下不會立即去使用儀器測量，而是用肉眼觀察去查找電路可能存在的異常部位。而直接觀察方法又分為不通電跟通電檢測。
不通電檢測即檢查電源電壓的水平跟極性是否符合電路要求；電解電容的極性跟二、三極管的管腳位置、集成電路的引腳位是不是出現虛焊、錯焊跟交叉等問題；布線是否存在不合理的地方；印刷板在印制的時候有沒有線路出現斷線；電阻跟電容有沒有明顯燒焦問題。
而通電檢查主要是觀察元器件有沒有過熱、冒煙和明顯焦味，電子管跟示波管的燈絲有沒有存在高壓打火等問題。
方法二：萬用表檢測
萬用表檢測主要是檢查靜態工作點，其中電子電路的供電系統、三極管、集成塊跟線路中的電阻值及直流工作狀態可以利用萬用表進行檢測。檢測看是否數值正常。
方法三：信號尋跡法
在復雜的電路中，可以通過在輸入端接入一個信號，然后通過示波器從前級到后級或者從后級到前級一個一個觀察波形跟幅值變化，很終查看哪一個出現異常。
方法四：對比方法
對比法較為直觀，主要是通過將疑似故障電路跟一個工作狀態正常的相同電路進行參數對比，查找其中是否存在參數差距較大的值，再進行故障原因分析，很終判斷故障位置。
方法五：替換法
對于故障不明顯的電子電路，在無法進行直觀判斷故障點時，可利用現有的相同元件進行替換，通過替換觀察電路是否變化，來縮短故障判斷時間。
方法六：旁路檢查法
如果電路中存在寄生震蕩現象，那么就可以利用一定容量的電容器，將電容器跨接在需要檢查的地方或參考接地點之間，然后觀察震蕩是否存在。如果震蕩消失，則說明震蕩是產生在前級電路或者附近的電路中。如果沒有，則往后移動，繼續尋找檢查點。電容器的選擇應該注意旁路電容不要過大，能夠較好的消除不利的信號就行。
方法七：短路檢查法

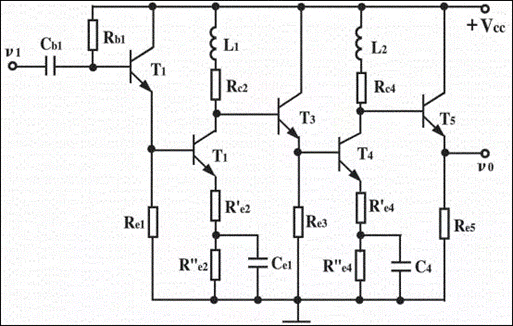

短路檢查法是由我們主動制造一個臨時的短路，讓部分電路出現短路。如下圖所示的放大電路，其中萬用表測量T2的集電極對地電壓為0。那么我們懷疑L1電路出現斷路，接下去將L1兩端制造臨時短路，此時如果VC2的數值正常，則說明故障就在L1上。
用于分析短路法的放大電路
需要注意的是，短路法并不能用在電源電路上，切記。
方法八：斷路檢查法
前面說的短路法用來檢查斷路是很有效的，同樣，用斷路法進行短路檢查同樣很有效。斷路檢查法的思維與前面幾個方法類似，是用來排除懷疑點及縮短范圍的方法。假設，穩壓電源因?yàn)榻尤胍粋�(gè)有故障的電路當中，此時輸出電路過大，那么我們依次斷開電路的某一部分支路，然后觀察電路電流輸出情況，從而判斷故障出現的支路。
上訴八種其實只是較為常用的一些方法，判斷故障的方法多種多樣，通過不同儀器設備可以靈活應用，這樣判斷復雜的故障就會更加輕松。
|
