FP6298 是一顆電流控制模式升壓轉換器，脈波寬度調變，內置 80mΩ, 4.5A, 12V MOSFET，能 做最大功率高轉換效率，周邊元件少可節省空間，適合用在行動裝置上，精準反饋電壓 0.6V (±2%)， 內建軟啟動功能可降低開機時涌浪電流，過流保護透過外部電阻調整，電流控制模式讓瞬時響應與系統穩定性佳，輕載進入省電模式(Skip Mode)，達到輕載高效率，封裝為 SOP8-8L(EP)。
特色
➢ 可調式輸出電壓：最高可達 10V
➢ 輸入電壓范圍：2.6V~5.5V
➢ 精準參考電壓：0.6V (±2%)
➢ 內部固定工作頻率 500kHz
➢ 內置 80mΩ, 4.5A, 12V MOSFET
➢ 關機耗電流：0.1uA
➢ 內置軟啟動
➢ 可調整過流保護：0.5A~4.5A
➢ 輸出過壓保護：12V
➢ 過溫保護：150°C
➢ 封裝 SOP8-8L(EP)
應用案例
1、移動電源：用FP6298給電池升壓給USB口供電
2、便攜設備：用FP6296給電池升壓5V-10V驅動11W以內負載

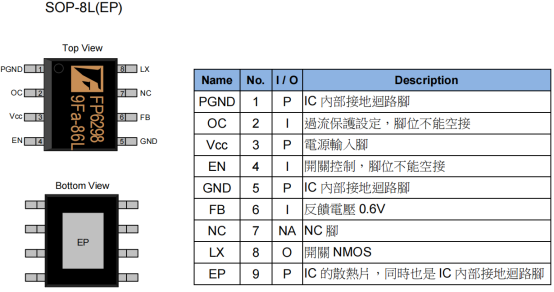

封裝腳位

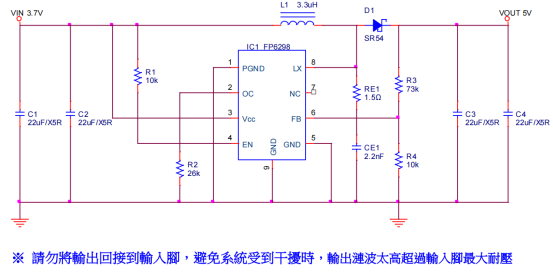

應用電路圖
|
